Особенности

С помощью последовательных портов интерфейса функции
ISP и IAP микроконтроллера 89V51RD2BN позволяют загружать
по последовательному каналу связи коды программ во флэш-
память и оперативно просматривать результаты.

Сохранение выводов внешних подключений с целью проведения
современных экспериментов.

Огромное количество экспериментов для подключения основных
приложений управления вводом-выводом.

Однокристальная схема тренажера, заменяемая INTEL’s 8751 / 52
серии (без ISP функции) и ATMEL's AT89C 51 / 52 серии (с ISP
функцией).

С помощью многочисленных стандартных компонентов ввода-
вывода и экспериментов, MTS-51 позволяет изучившим его
специалистам стать опытными пользователями основных функций
управления микроконтроллера 8051.

Технические характеристики

1. 89V51RD2 однокристальная схема x 1, с ISP
(Внутрисхемногопрограммирования) функцией
2. ЖК x 1, задняя подсветка (20 x 2 линии) Модуль
Жидкокристаллического Индикатора
3. 7-сегментный дисплей x 4
4. Светодиодный индикатор 10 разрядный x 2
5. 4 x 4 матричная клавиатура x 1
6. 12В шаговый индукторный двигатель x 1, 200 шагами, c A, B, A,
B выходной разъем катушки индуктивности
7. Фотопрерыватель x 2
PH1 для сигнала прерывания и изолированного счетчика
PH2 для счетчика счетчика импульсов или контроля с помощью
счётчиков и изолированного счетчика
8. IC555 x 1, изменчивая генераторная схема для выхода
импульсного сигнала
9. 8 x 8 светодиодная точечная матрица x 1
10. RS-232 интерфейс x 1, интерфейс для ISP функции

11. 8-разрядный DIP-переключатель x 3 для управления запуском
схемы
12. Микро динамик x 1
13. 10 x 2 расширенные гнезда 1шт., для P0 и P2 выхода

14. Многочиповый контроль передачей с помощью RxD, TxD
соединительного звена
15. Встроенный источник питания
Входная мощность переменного тока : 100~240В, 50 / 60Гц
Выходная мощность постоянного тока : 12В / 1.5A, 5В / 2.5A

Перечень экспериментальных исследований

1. Светодиодный дисплей
2. Светодиодная точечная матрица
3. Шаговый индукторный двигатель
4. Расширения порта ввода
5. Счетчик импульсов
6. Регулятор динамика
7. Последовательная связь
8. Контроль 7-сегментным дисплеем
9. Матричное управление от клавиатуры
10. Расширение порта вывода
11. Контроль фотопрерывателем
12. Таймер / Счетчик
13. Контроль ЖК Монитора

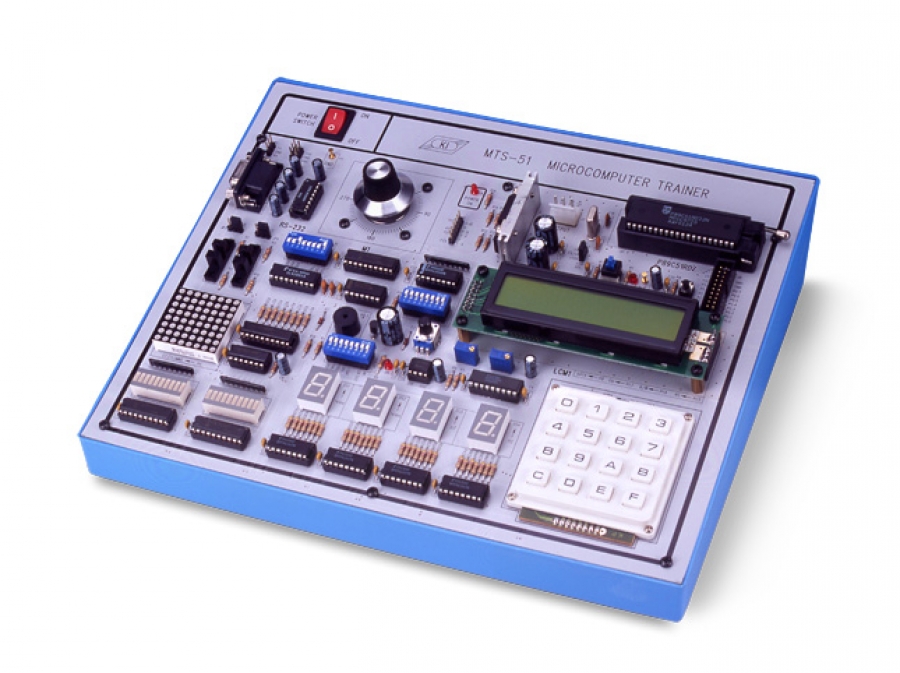

MTS-51 K&H. 8051 Тренажер на базе микрокомпьютера
