Особенности

В системе используется классический MSP430F5438A из
семейства MSP430, который хорошо подходит для
новичков, изучающих управление микроконтроллеров
MSP430 от компании TI.

Использование двухпозиционного переключателя для
управления питанием каждого из наборов входов /
выходов еще более уменьшает массу соединительных
проводов.

Измеряемые системные тактовые сигналы, такие как SMCLK,
MCLK, ACLK.

Акриловая крышка, закрывающая микроконтроллер сверху
и защищающая его от повреждения закорачивающими
штырями или внешним воздействием.

Три запасных набора расширительных разъемов для
подключения внешних схем или модулей.

Технические характеристики

1. Чип TI MSP430F5438A x 1
(1) 100-контактный LQFP
(2) Флеш 256KB, 16KB SRAM
(3) Сверхнизкая потребляемая мощность
(4) 12-разрядный аналого-цифровой преобразователь
(АЦП)
(5) Унифицированная система синхронизации
2. Коммутатор данных x 8
3. Светодиод x 8
4. 20 x 2-символьных светодиода x 1

5. 4-разрядное 7-сегментное табло x 1

6. Светодиодный дисплей с многоцветной точечной матрицей
8 x 8 x 1
7. Зуммер и светодиод состояния x 1
8. Шаговый двигатель и светодиод состояния, 7,5 ступеней x 1
9. Матричная клавиатура 4 x 4 x 1

10. Интерфейс UART - USB x 1
11. EEPROM 64 Кбит x 1
12. Дополнительные разъемы 10 x 2 x 3
13. Встроенный источник электропитания
Входное питание переменного тока :
100~240 В переменного тока, 50 / 60 Гц, 0,65 A
Выходное питание постоянного тока :
12 В / 1,2 A, 5 В / 2,1 A, 3,3 В / 1 A

Список экспериментов

1. Управление цифровым входом/выходом
2. Эксперимент с прерыванием
3. Управление тактовой частотой MSP430
4. Модуль сторожевого таймера MSP430
5. Таймер MSP430
6. Работа с флэш-памятью MSP430
7. Универсальный асинхронный приёмопередатчик (UART)
8. Последовательный периферийный интерфейс (SPI)

9. Межинтегральная схема (I2C)

10. Модуль аналого-цифрового преобразователя
11. Эксперимент с внешним прерыванием и аналого-цифровым
преобразованием
12. Управление ЖК-дисплеем
13. Управление клавиатурой 4x4
14. Сенсорный температурный контроль микроконтроллера
15. Контроль суммирующего счетчика 4-разрядного 7-сегментного
табло
16. Контроль счетчика 4-разрядного 7-сегментного табло
17. Контроль светодиодного дисплея с точечной матрицей
18. Управление шаговым двигателем

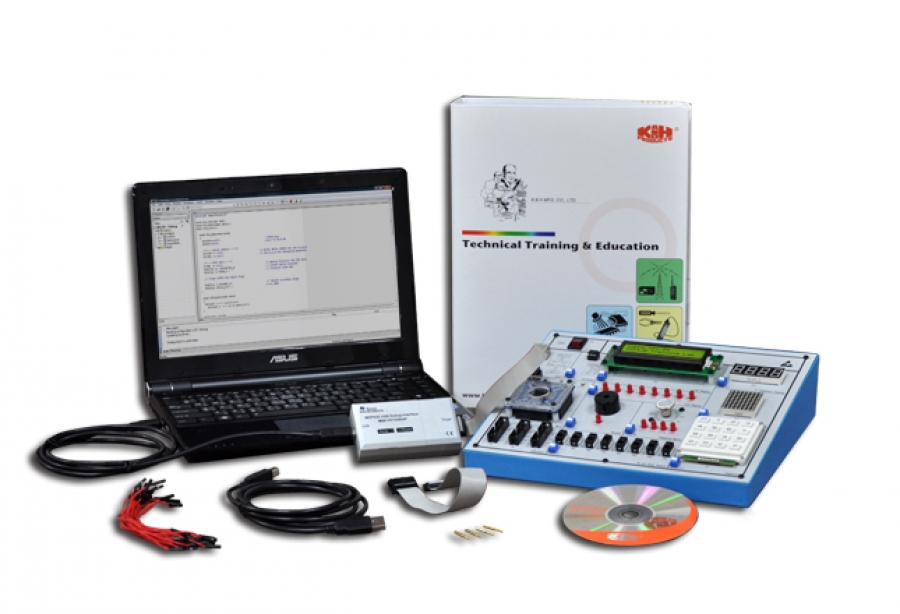

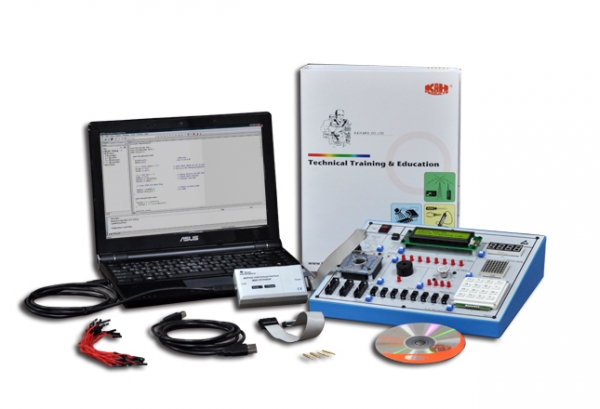

MTS-54 K&H. Учебная лаборатория MSP430
