Особенности

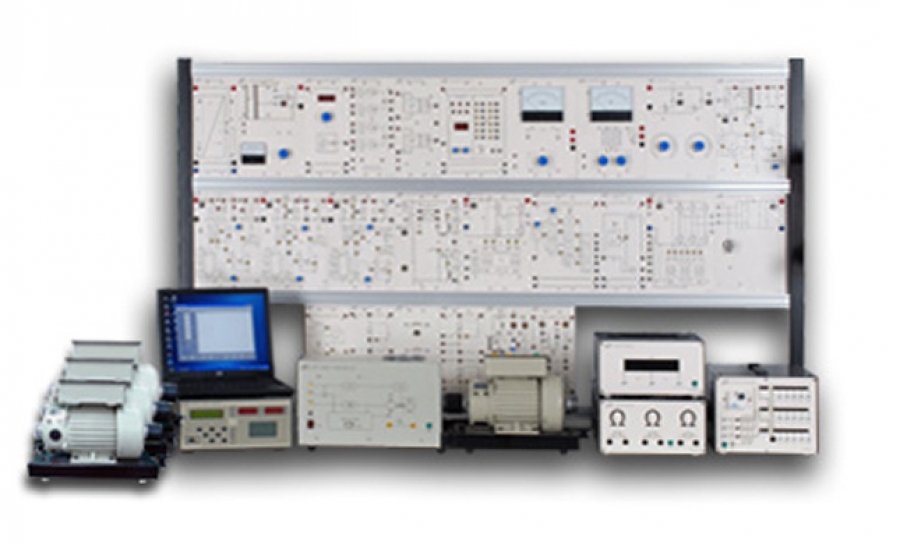

Система РЕ-5000 является комбинацией источника питания,
электронных схем и устройств управления. Она охватывает
широкий спектр приложений транзисторной электроники к
контролю и преобразованию электрической энергии. К часто
используемым в силовой электронике схемам относятся
выпрямители, модуляторы и инверторы. Система PE-5000
состоит из преобразователя, источника питания, нагрузки и
контрольно-измерительных модулей. Эти экспериментальные
модули и приборы будут представлены и показаны в описанных
далее опытах.

Список экспериментов

1. Основные измерения и характеристики тиристора и
симистора
1-1: Измерение напряжения трехфазного источника
1-2: Цифровой осциллограф с памятью и дифференциальный
усилитель
1-3: Характеристики и измерения тиристора
1-4: Характеристики и измерения симистора
2. Однофазные выпрямители и контроллеры

переменного напряжения (AC DC AC AC)

2-0: Измерение импульса запуска
2-1: Однофазный однополупериодный неуправляемый
выпрямитель
2-2: Однофазный двухполупериодный неуправляемый
выпрямитель
2-3: Однофазный однополупериодный управляемый
выпрямитель
2-4: Однофазный двухполупериодный управляемый
выпрямитель
2-5: Симметричный однофазный двухполупериодный
полууправляемый выпрямитель
2-6: Асимметричный однофазный двухполупериодный
полууправляемый выпрямитель
2-7: Однофазный полууправляемый контроллер
переменного напряжения
2-8: Однофазный полноуправляемый контроллер
переменного напряжени

3. Трехфазные выпрямители и контроллеры
переменного напряжения (AC DC AC AC)

3-1: Трехфазный однополупериодный неуправляемый
выпрямитель
3-2: Трехфазный двухполупериодный неуправляемый
выпрямитель
3-3: Трехфазный однополупериодный управляемый
выпрямитель
3-4: Трехфазный двухполупериодный полууправляемый
выпрямитель
3-5: Трехфазный двухполупериодный полноуправляемый
выпрямитель
3-6: Трехфазный двухполупериодный полууправляемый
контроллер переменного напряжения
3-7: Трехфазный двухполупериодный полноуправляемый
контроллер переменного напряжения
4. Модуляторы постоянного напряжения (DC→DC)

4-0: Измерения характеристик БТИЗ
(Биполярного транзистора с изолированным затвором)
4-1: Контроллер ШИМ постоянного напряжения
4-2: Одноквадрантный модулятор постоянного напряжения
4-3: Двухквадрантный модулятор постоянного напряжения
4-4: Четырехквадрантный модулятор постоянного
напряжения
4-5: Тиристорный модулятор постоянного напряжения

5. Инверторы (AC→DC→AC)
5-1: Однофазный контроллер ШИМ
5-2: Однофазный инвертор
5-3: Трехфазный контроллер ШИМ
5-4: Трехфазный инвертор

6. Приложения силовойэл ектроники
6-0: Измерение характеристик силового полевого МОП
транзистора
6-1: Понижающий импульсный источник питания
6-2: Повышающий импульсный источник питания
6-3: Понижающе повышающий импульсный источник
питания
6-4: Импульсный источник питания обратного хода
6-5: Электронный балласт
