Антенна измерительная П6-62

Антенна предназначена для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами. Антенна является биконической вибраторной, состоящей из двух обращенных вершинами друг к другу конусов конечной длины. Диаграмма направленности антенны подобна диаграмме полуволнового вибратора. Электрические характеристики антенны приведены совместно с придаваемым к ней рабочим кабелем длиной 10 м. Антенна имеет стандартный коаксиальный соединитель

Описание

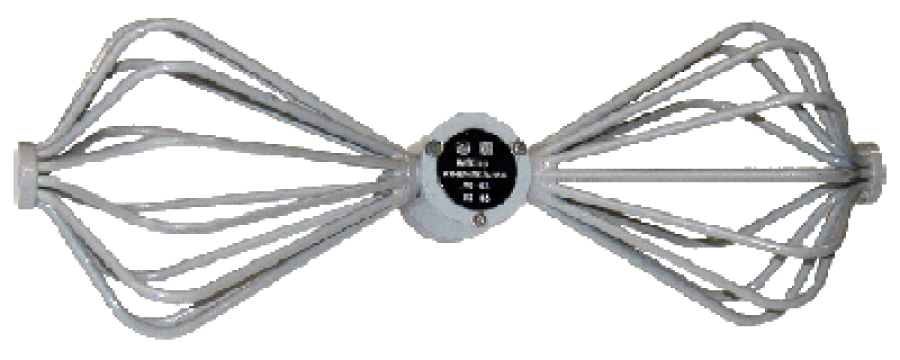

Антенна представляет собой биконический вибратор

Рабочий диапазон частот - 300 - 1000 МГц

Волновое сопротивление входа - 50 Ом

Предел доп. погреш. коэфф. усиления ≤ ±1,5 дБ

Коэффициент стоячей волны (КСВ) входа ≤ 2

Уровень сигнала при ортогон. поляризации ≤ –20 дБ

Поляриз.в вертикальной плоскости 0 – 180°

Габар.размеры, мм – 400х145х150

Масса - 1,0 кг

Рабочие условия экспуатации: –50 ≤ t° ≤ +60°С

RH – 95 % при t° = 35°С

Рмин.= 60 кПа (460 мм рт.ст.)

Характеристики

Диапазон частот	(300-1000) МГц
КСВ	< 2
Предел допустимой погрешности антенного коэффициента, не более	± 2,0 дБ
Уровень сигнала ортогональной поляризации	-20 дБ
Температура окружающего воздуха	от - 50 до + 60
Относительна влажность воздуха	95 % при + 35°С
Габаритные размеры (HxWxD)	400х145x150 мм
Масса	1 кг
