Модели:

Опорный генератор

Усл. эксплуатации

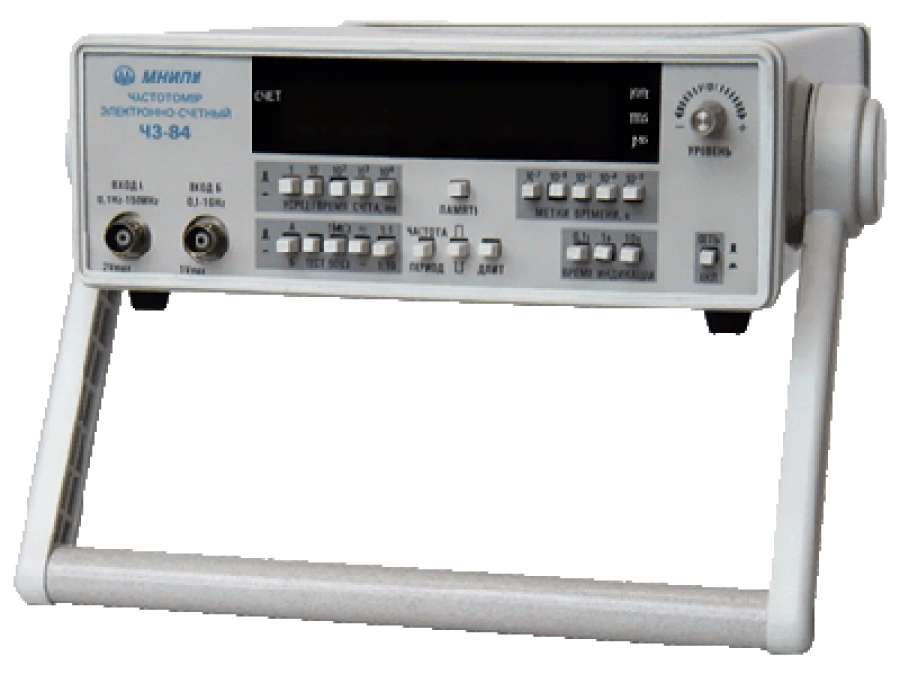

Ч3-84/2

1х10^-6 за 12 мес.

+5°С + 40°С

Вход "А"

  Форма измеряемых сигналов

Синусоидальная и импульсная любой полярности

  Диапазон измеряемых частот

0,1 Гц - 150 Мгц

Уровень входных сигналов:

  Синусоидальных (эффективное значение)

0,02 - 2 В

  Импульсных

0,02 - 2 В

Единичный и усреднённый периоды сигналов:

  Диапазон измеряемых периодов

От 0,01 мкс до 10 с (от 10 МГц до 0,1 Гц)

  Синусоидальных (эффективное значение)

0,02 - 2 В

  Импульсных

0,02 - 2 В

  Число усреднённых периодов (множитель периода)

1, 10, 10², 10³, 10⁴

  Период тактовой частоты

10^-7, 10^-6, 10^-5, 10^-4, 10^-3 с

Длительность импульсов:

  Частота следования

5 МГц

  Диапазон

От 1 мкс до 10 с

  Уровень входных сигналов

0,02 - 2 В

  Входное сопротивление

1 МОм/50 Ом

  Входная ёмкость

Не более 50 пФ

Вход "В"

  Форма измеряемых сигналов

Синусоидальная

  Диапазон измеряемых частот

От 100 до 1000 МГц

  Уровень входных сигналов

От 0,03 до 1 В

  Входное сопротивление

50 Ом

Относительная погрешность по частоте опорного генератора не более для частотомеров:

  Ч3-84

± 5x10^-8 за 30 сут и +1x10^-7 за 12 месяцев

  Ч3-84/2

± 2,5x10^-6 за 30 сут и 5x10^-6 за 12 месяцев

Общие характеристики:

  Формат индикации результатов измерений

8 разрядов

  Питание от сети переменного тока напряжением, В

(220 ±22) частотой (50 ±1) Гц

  Потребляемая мощность, В·А

не более 20

  Габаритные размеры (HxWxD)

262х88х296 мм

  Масса, кг, не более

3

  Условия эксплуатации:

группа 3 ГОСТ 22261-94
с диапазоном рабочих температур от 5 до 40 °С
для  Ч3-84/2 и от -10 до +50°С для Ч3-84

  Заменяемые приборы

Ч3-63, Ч3-77, Ч3-64
