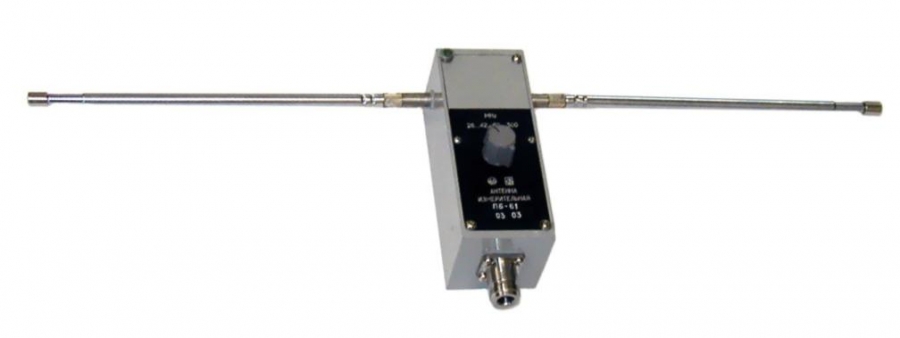

Антенна измерительная П6-61

Антенна предназначена для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами. Антенна является биконической вибраторной, состоящей из двух обращенных вершинами друг к другу конусов конечной длины. Диаграмма направленности антенны подобна диаграмме полуволнового вибратора. Электрические характеристики антенны приведены совместно с придаваемым к ней рабочим кабелем длиной 10 м. Антенна имеет стандартный коаксиальный соединитель

Описание

Антенна представляет собой узкополосный волновой вибратор

Рабочий диапазон частот 26,0 – 300 МГц

Волновое сопротивление входа - 50 Ом

Предел доп. погреш. коэфф. усиления- ≤ ± 1,5 дБ

Коэффициент стоячей волны (КСВ) входа - ≤ 2

Уров. сигнала при ортогон. поляризации - ≤ –20 дБ

Поляриз. в вертикальной плоскости - 0 – 180°

Габар. размеры, мм – 145х75х1720

Масса - 0,7 кг

Рабоч. условия экспуатации –50 ≤ t° ≤ +60°С

RH – 95 % при t° = 35°С

Рмин.= 60 кПа (460 мм рт.ст.)

Характеристики

Диапазон частот	(26,0 - 300) МГц
КСВ	< 2
Предел допустимой погрешности антенного коэффициента, не более	± 2,0 дБ
Уровень сигнала ортогональной поляризации	-20 дБ
Температура окружающего воздуха	от - 50 до + 60
Относительна влажность воздуха	95 % при + 35°С
Габаритные размеры (HxWxD)	145х75х1720 мм
Масса	0,7 кг
