Особенности

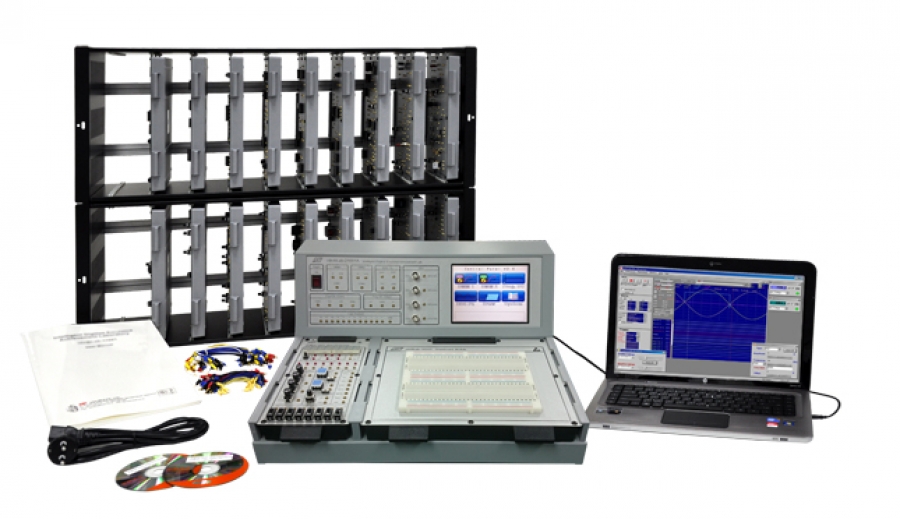

В системе ide@Lab (Интеллектуальная цифровая
имитационная учебная лаборатория) является
мультимедийной цифровой учебно-экспериментальной
платформой. Она состоит из трех основных частей,
включая экспериментальную аппаратную платформу,
экспериментальные модули и платформа прикладных
программ.

Экспериментальная платформа включает в себя
цифровой осциллограф с памятью, логический
анализатор, функциональный генератор прямого
цифрового Синтеза, два цифровых мультиметра,
программируемый источник питания, интерфейс
отображения выходных сигналов, интерфейс USB
для управления и обмена данными между ide@Lab и персональным компьютером.

Среди рабочих режимов аппаратной экспериментальной
платформы - режим ручного управления с сенсорного
пульта и режим контроля ПК через интерфейс USB

В системе ide@Lab все модули делятся на блок

Список экспериментов

Основы электротехники

13101 Базовый модуль устройства

1. Характеристики потенциометра
2. Характеристики резистора
3. Характеристики индуктивности
4. Характеристики диода
5. Характеристики зенеровского диода
6. Характеристики светодиода
7. Характеристики конденсаторов
8. Характеристики полевого транзистора
9. Характеристики транзистора

10. Характеристики тиристора
11. Характеристики однопереходного транзистора

13102 Экспериментальные модули по основам
электротехники

1. Измерение постоянного напряжения
2. Измерение постоянного тока
3. Область применения закона Ома
4. Измерение переменного напряжения
5. Схема с последовательными элементами и закон
Кирхгофа
6. Мощность в цепи постоянного тока
7. Теорема о максимуме отдаваемой мощности
8. Мощность в цепи переменного тока
9. Схема с параллельным соединением элементов и
закон Кирхгофа

10. Измерение переменного тока
11. Наложение, теорема Тевенена и Нортона
12. RC-цепь постоянного тока и переходные процессы
13. RC-цепь переменного тока
14. RL-цепь переменного тока и переходные процессы
15. RL-цепь переменного тока
16. Характеристики трансформаторов
17. RLС-цепь переменного тока
18. Последовательный резонансный контур
19. Параллельный резонансный контур
20. Мост Уинстона

13103 Модуль "Введение в теорию магнитного поля"

1. Характеристики компаса
2. Кривые намагничивания
3. Характеристика геркона
4. Характеристика герконового реле
5. Характеристика реле
6. Характеристика полупроводникового реле

13104 Модуль "Магнитное поле"
1. Магнитное поле
2. Законы Ленца и Фарадея
3. Сила магнитного поля

13105 Модуль "Правило Ампера"
1. Правило Ампера 1
2. Правило Ампера 2

13106 Модуль "Правило Флеминга"
1. Правило Флеминга 1
2. Правило Флеминга 2

13107 Электромагнитная индукция

1. Самоиндукция
2. Взаимная индукция
3. Детектирование магнитного потока

ide@Lab-132xx : Электронные схемы

13201 Модуль диода, клипера и фиксатора

1. Вольтамперная характеристика кремниевого диода -
цифровой осциллограф с памятью
2. Вольтамперная характеристика кремниевого диода -
(прямого)- мультиметр
3. Вольтамперная характеристика кремниевого диода -
(обратного)- мультиметр
4. Вольтамперная характеристика германиевого диода -
(прямого)- мультиметр
5. Вольтамперная характеристика германиевого диода -
(обратного)- мультиметр
6. Вольтамперная характеристика кремниевого диода -
цифровой осциллограф с памятью
7. Вольтамперная характеристика зенеровского диода -
(прямого)- мультиметр

8. Вольтамперная характеристика зенеровского диода -
(обратного)- мультиметр
9. Вольтамперная характеристика зенеровского диода -
цифровой осциллограф с памятью
8 ide@Lab-132xx : Электронные схемы
10. Последовательная диодная схема одностороннего
ограничения
11. Последовательная диодная схема одностороннего
ограничения со смещением
12. Параллельная диодная схема одностороннего ограничения
13. Параллельная диодная схема одностороннего
ограничения со смещением

14. Диодная схема фиксации уровня
15. Диодная схема фиксации уровня со смещением
16. Проверка соотношения между током и яркостью
17. Измерение значений тока светодиода
18. Характеристики фотодиода

13202 Модуль выпрямителя, дифференцирующей
и интегрирующей схем

1. Измерение Ie, Ib и Ic транзисторов PNP
2. Измерение Ie, Ib и Ic транзистора NPN
3. Характеристика транзистора
4. Удвоитель напряжения
5. Однополупериодный выпрямитель без емкостного фильтра
6. Однополупериодный выпрямитель с емкостным фильтром
7. Двухполупериодный выпрямитель без емкостного фильтра
8. Двухполупериодный выпрямитель с емкостным фильтром
9. Мостовой выпрямитель без емкостного фильтра
10. Мостовой выпрямитель с емкостным фильтром
11. Выпрямитель двойной мощности
12. RC-цепь
13. Дифференцирующая цепь
14. Интегрирующая цепь
15. RL-цепь

13203 Модуль схемы транзисторного усилителя

1. Постоянное смещение усилителя с общим эмиттером
2. Автоматическое смещение эмиттера усилителя с общим
эмиттером
3. Cмещение усилителя с общим эмиттером независимо от
значения
4. Cмещение коллекторной обратной связи усилителя с
общим эмиттером
5. Усилитель с общей базой
6. Усилитель с общим коллектором
7. Измерение тока открытого и закрытого транзистора
8. Транзистор, используемый для управления реле

13204 Модуль схемы каскадного усилителя

1. RC-сопряженный усилитель
2. Каскадный усилитель
3. Двухтактный усилитель с двумя контактами
4. Усилитель с индуктивной связью

13205 Экспериментальный модуль схемы полевого транзистора

1. Измерение основных характеристик Дарлингтона
2. Цепь фотоэлектрического управления
3. Цепь задержки
4. Измерение IDSS полевого транзистора с p-n переходом
5. Измерение IGS полевого транзистора с p-n переходом
6. Измерение VP полевого транзистора с p-n переходом
7. Измерение IDSS полевого МОП-транзистора
8. Измерение VP полевого МОП-транзистора
9. CS усилитель с автоматическим смещением на полевом
транзисторе с p-n переходом
10. CS усилитель со смещенным делителем напряжения на
полевом транзисторе с p-n переходом
11. CD усилитель с автосмещением на полевом транзисторе
с p-n переходом
12. CD усилитель на полевом транзисторе с p-n переходом со
смещением делителя напряжения
13. CS усилитель на полевои МОП-транзисторе с
автосмещением
14. CS усилитель на полевои МОП-транзисторе со смещением
делителя напряжения

13206 Модуль схемы операционного усилителя (1)

1. Дифференциальный усилитель-регулятор в
операционном усилителе
2. Измерение Zi операционного усилителя
3. Измерение Zo операционного усилителя
4. Измерение крутизны сигнала операционного усилителя
5. Измерение диапазона частот операционного усилителя
6. Настройка напряжения смещения инвертирующего
усилителя операционного усилителя
7. Настройка напряжения смещения неинвертирующего
усилителя операционного усилителя

13207 Модуль схемы операционного усилителя (2)

1. Схема ограничителя
2. Цепь постоянного напряжения
3. Цепь постоянного тока
4. Дифференциатор
5. Сумматор
6. Инвертирующий усилитель
7. Неинвертирующий усилитель
8. Повторитель напряжения
9. Вычитатель
10. Сумматор

13208 Модуль схемы операционного усилителя (3)

1. Aктивный фильтр высоких частот
2. Активный низкочастотный фильтр
3. Aктивный полосовой фильтр
4. Измерительный усилитель

13209 Модуль схемы операционного усилителя (4)

1. Цепь регулирования тембра
2. Нулевой компаратор
3. Компаратор со смещением
4. Триггер Шмитта
5. Двухпороговый компаратор

13210 Модуль схемы операционного усилителя (5)

1. Моностабильный мультивибратор
2. Неустойчивый мультивибратор - генератор прямоугольных
импульсов
3. Неустойчивый мультивибратор - генератор импульсов

4. RC-сдвиг фазы генератора гармонических колебаний

5. Мост Вина генератора гармонических колебаний

ide@Lab-133xx : Цифровые логические схемы

13301 Экспериментальный модуль комбинационных
логических схем (1)

1. Построение схемы Исключающее ИЛИ на базовых
логических элементах
2. Вентильные схемы AOI
3. Компаратор, построенный на базовых логических
элементах
4. Схема НЕ-И
5. Построение схемы Исключающее ИЛИ на элементах
НЕ-И
6. Схема ТТЛ
7. Измерение порогового напряжения ТТЛ
8. Измерение тока и напряжения ввода и вывода ТТЛ
9. Измерение характеристик схемы И
10. Измерение характеристик схемы ИЛИ
11. Измерение характеристик схемы НЕ
12. Измерение характеристик схемы И-НЕ

13. Измерение характеристик схемы ИЛИ-НЕ
14. Измерение характеристик схемы Исключающее ИЛИ
15. Схема ИЛИ-НЕ
16. Схема КМОП
17. Измерение порогового напряжения КМОП
18. Измерение тока и напряжения КМОП

13302 Экспериментальный модуль комбинационных
логических схем (2)

1. Построение полусумматора и полного сумматора на
базовых логических элементах
2. Построение полусумматора и полного сумматора на
базовых логических элементах
3. Генератор контроля четности на элементах Исключающее
ИЛИ
4. Схема 4-разрядного полного сумматора на микросхеме
5. Построение двоично-десятичного сумматора
6. Построение 4-разрядного полного сумматора на
микросхеме
7. Построение декодера 4-10 на микросхемах ТТЛ

13303 Экспериментальный модуль комбинационных
логических схем (3)
1. Построение кодера 4-2 на базовых логических элементах
2. Построение декодера двоично-десятичного кода в 7-
сегментный код
3. Построение декодера 2-4 на базовых логических
элементах

13304 Экспериментальный модуль комбинационных
логических схем (4)
1. Построение кодера 10-4 на микросхемах ТТЛ
2. Построение демультиплексора 1-8 на микросхемах КМОП
3. Схемы аналоговых мультиплексоров/демультиплексоров
4. Построение мультиплексора 2-1 на базовых логических
элементах
5. Построение демультиплексора 1-2 на базовых логических
элементах
6. Использование мультиплексоров для создания функций
7. Построение мультиплексора 8-1 на микросхемах ТТЛ

13305 Экспериментальный модуль комбинационных
логических схем (5)
1. Компаратор, построенный на микросхемах ТТЛ
2. Схема арифметико-логического устройства (АЛУ)
3. Генератор четности на микросхеме

13306 Экспериментальный модуль
последовательной логической схемы (1)
1. Построение регистра сдвига на D-триггерах
2. Предварительная установка регистра сдвига влево/вправо
3. Построение RS-триггера на базовых логических элементах
4. Построение D-триггера на RS-триггере
5. Построение JK-триггера на RS-триггере
6. Построение JK-триггера ведущий-ведомый на RS-
триггере
7. Построение схемы шумоподавления на RS-триггерах

13307 Экспериментальный модуль
последовательной логической схемы (2)
1. Управление светодиодами
2. Построение счетчика-делителя на 8 на 7490
3. Построение двоично-десятичного счетчика на 7490
4. Управление светофором
5. Построение счетчика-делителя на 8 на JK-триггерах
6. Построение синхронного счетчика на JK-триггерах

ide@Lab-200 K&H Интеллектуальная цифровая имитационная учебная лаборатория
