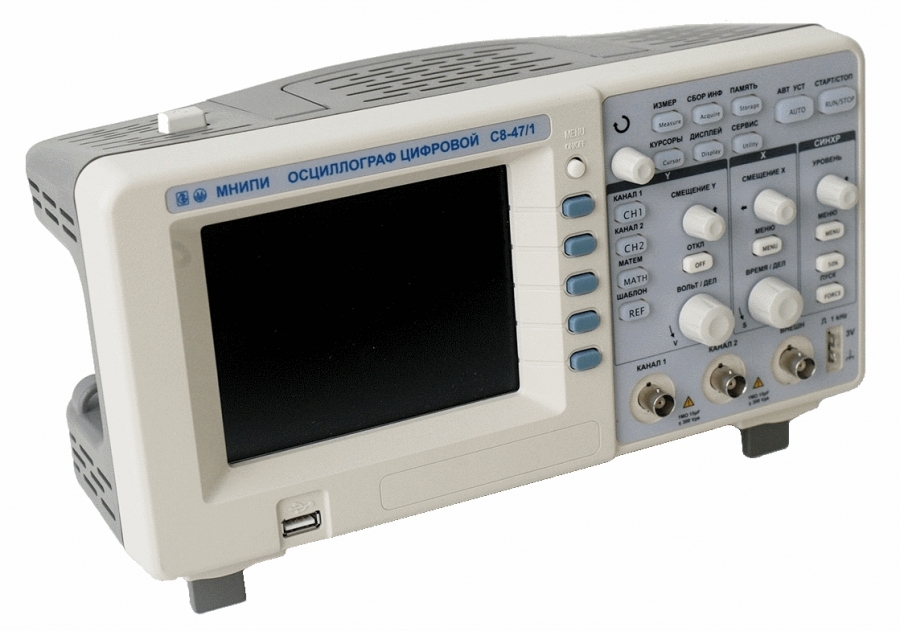

Число каналов

Полоса пропускания периодических сигналов

Частота дискретизации:

   2-хканальный режим

   1-хканальный режим

Время нарастания ПХ

Входной импеданс

Диапазон коэффициентов отклонения

Диапазон коэффициентов развертки

Погрешность измерения напряжения

Погрешность измерения временных интервалов

Максимальное входное напряжение

Режимы запуска развертки

Синхронизация

2

0 – 100 МГц

500 МГц

1 ГГц

≤3,5 нс

(1±0,02) МОм,     (18 ±3) пФ

от 2 мВ/дел  до 10 В/дел   (шаг 1-2-5)

от 2 нс/дел до 50 с/дел  (шаг 1-2-5)

≤±3 %

≤±1,5 %

≤300 В

автоматический, ждущий , однократный

внутренняя по фронту/спаду, уровню сигнала, длительности и условию;  внешняя;  от сети

Режимы сбора данных

автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, пред/послезапуск, режим усреднения и  накопления, хранение в памяти, запись и хранение сигналов с возможностью масштабирования

Цифровые измерения

измерение максимального значения амплитуды. Наибольший положительный пик для всей формы сигнала в пределах экрана;

измерение минимального значения амплитуды. Наименьший отрицательный пик для всей формы сигнала в пределах экрана;

измерение размаха сигнала от пика до пика в пределах экрана;

измерение амплитудного значения сигнала;

измерение среднего значения за период сигнала;

измерение среднеквадратичного напряжения для всей формы сигнала в пределах экрана;

измерение первого полного периода входного сигнала. Эта величина является обратной от частоты;

измерение частоты входного сигнала;

измерение времени нарастания первого после синхронизации импульса входного сигнала;

измерение времени спада первого после синхронизации импульса входного сигнала;

измерение длительности первого положительного импульса входного сигнала;

измерение длительности первого отрицательного импульса входного сигнала;

измерение скважности положительного импульса;

измерение скважности отрицательного импульса;

задержка между фронтом импульсов 1 и 2 каналов;

задержка между спадом импульсов 1 и 2 каналов

Экран

цветной TFT  ЖК-дисплей  320х240 точек, диагональ - 145 мм

Интерфейс

RS232, USB

Дополнительные возможности

работа с различными TV-сигналами (PAL, SEСAM, NTSC) с выводом заданной строки синхронизации, сохранение информации на внешних носителях, работа в режиме регистрации сигнала, сравнение сигнала с шаблонами

Питание

Потребляемая мощность

Габаритные размеры

Масса

(230 ± 23) В, (50 ± 0,5) Гц

≤50 ВА

325х159х133 мм

≤3 кг

Условия эксплуатации:

  Нормальные:

температура окружающей среды

относительная влажность воздуха

    атмосферное давление

    напряжение сети частотой (50 ±0,5) Гц

  Рабочие:

температура окружающей среды

относительная влажность воздуха при температуре плюс 25 oС

    атмосферное давление

    напряжение сети частотой (50 ±0,5) Гц

плюс (20±5) оС

от 30 до 80 %

от 84 до 106 кПа (от 630 до 795 мм рт.ст.)

(230±4,6) В

от плюс 10 оС до плюс 40 оС

 80 %

от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)

(230 ± 23) В
