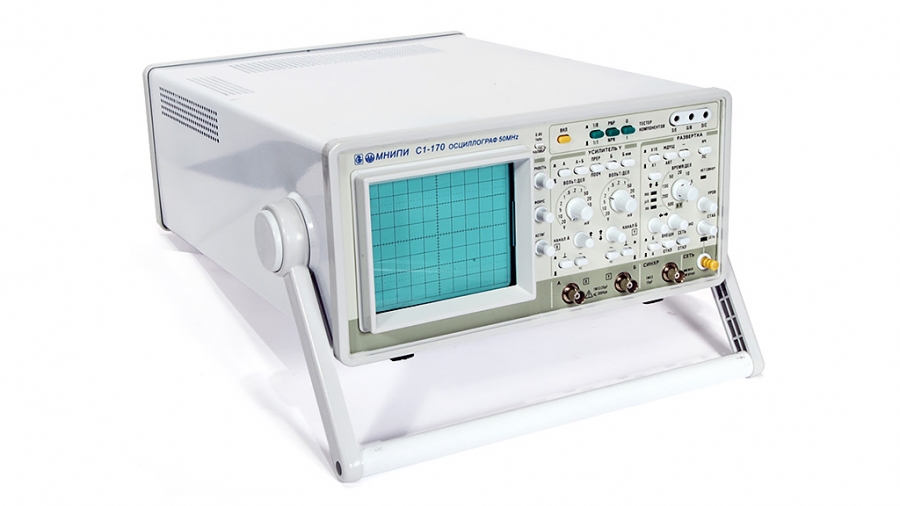

Параметры

Значения

Вертикальное
отклонение

Число каналов

2

Полоса пропускания

0 … 50 МГц

Коэффициенты отклонения

2 мВ/дел …10 В/дел (шаг 1-2-5)

Погрешность
установки

Без делителя

± 3 %

С делителем 1:10

± 4 %

Время нарастания ПХ

≤ 14 нс

Входной импеданс

Без делителя

1 МОм || 25 пФ

С делителем 1:10

10 МОм || 12 пФ

Входное
напряжение

С открытым входом

≤ 110 В

С закрытым входом

≤ 110 В

С делителем 1:10

≤ 250 В

Режимы по вертикали

Канал А, канал Б, канал Б инвертированный,
каналы А и Б прерывисто/поочередно,
сумма каналов А + Б

Горизонтальное
отклонение

Коэффициенты развертки

100 нс/дел … 0.1 с/дел, (шаг 1-2-5)

Погрешность
установки

Без растяжки

± 4 %

С растяжкой

± 5 %

Растяжка развертки

×10

Режимы развертки

Автоколебательный, ждущий

Синхронизация

Источники

Канал А, канал Б, сеть, внешняя

Вход внешней
синхронизации

Импеданс

1 МОм || 25 пФ

Уровень

0.2 … 10 В

Режим X-Y

Полоса частот

20 Гц … 1 МГц

Коэффициент отклонения

2 мВ/дел … 10 В/дел ±10%

Общие
характеристики

Экран

80×100 мм

Встроенный
калибратор

Форма сигнала

Меандр

Частота

(1000 ±10) Гц

Амплитуда

(0.6 ±0.006) В

Питание

~230 В ±10 %, 50 Гц

Потребляемая мощность

80 В·А

Условия
эксплуатации

Рабочая температура

5 … 40 °С

Влажность

80 % при 25 °С

Габаритные размеры

140 × 300 × 380 мм

Масса

7 кг

Параметры

Значения

Ось Х

±12 В

Ось Y

±12 мА

Тестовый ток базы

Ступеньки

0; 20; 40; 60; 80 мкА

Коэффициент деления

1/8

Тестовое напряжение З-И

Ступеньки

0; 2; 4; 6; 8 В

Коэффициент деления

1/8
