Особенности

1. Переключатели, имитирующие вход, с функциями входных уровней и входных импульсов для разных входных сигналов.
2. Удобные программные инструменты разработки на базе Windows.
3. Оборудован различными периферийными и устройствами, поддерживающими внешние расширения, в частности,
приспособлен для лабораторных опытов и реализации проектов.
4. Оборудован различными устройствами имитации ввода-вывода для удобства обучения и наблюдения результатов.
5. Использует в качестве терминалов ввода-вывода безопасные 4-мм разъемы, обеспечивающие физическую безопасность
пользователей.
6. Рабочие места универсальны, созданы на базе промышленного производства.

Рабочее место механотроники

1.MS-6011 Станция распределения

(1) Модуль подачи заготовок
a. Цилиндрическая подающая трубка
b. Волоконно-оптический датчик
c. Подающий цилиндр
d. Зажим для изделия
(2) Модуль руки-манипулятора
a. Поворотная рука
b. Поворотный цилиндр
c. Чашечный присос

2. MS-6012 Испытательная станция

(1) Модуль сортировки материалов
a. Цветовая идентификация
b. Детектирование присутствия
объекта
c. Идентификация металла/
пластмассы
(2) Модуль подъемника
a. Подъемный цилиндр
b. Цилиндр с толкателем
(3) Модуль проверки высоты
a. Линейный потенциометр
b. Цилиндр привода потенциометра
(4) Модуль проверки герметичности
a. Цилиндр оси Z
b. Цилиндр оси R
c. Проверочная чашка

3. MS-6013 Станция обработки

(1) Модуль делительно-поворотного стола
a. Делительно-поворотный стол
b. Привод
c. Цилиндр замыкания
(2) Сверлильно-крепежный модуль
a. Привод сверлильного шпинделя
b. Сверлильный подающий цилиндр
c. Зажимной патрон сверла
(3) Проверочный модуль
a. Устройство для проверки
просверленного отверстия
b. Цилиндр привода
проверяющего устройства

4. MS-6014 Станция перемещения

Модуль 3-осного робота
a. Цилиндр оси Z
b. Генератор вакуума
c. Цилиндр оси Y
d. Цилиндр оси R

5. MS-6015 Сборочная станция

(1) Передаточный модуль
a. Направляющая перепускного лотка
b. Отражательный волоконно-
оптический датчик
c. Цилиндр с толкателем
(2) Модуль подачи согласующихся
деталей
a. Устройство подачи
согласующихся деталей
b. Подающий цилиндр
(3) Модуль прессовки
a. Станина пресса
b. Цилиндр привода пресса

6. MS-6016 Станция хранения

(1) Модуль 4-осного робота
a. Параллельный гриппер
b. Цилиндр оси Y
c. Цилиндр оси Z
d. Цилиндр оси R
e. Привод шагового мотора оси X
(2) Модуль складирования
Места складирования : 6 мест
(3 колонны x 2 ряда)

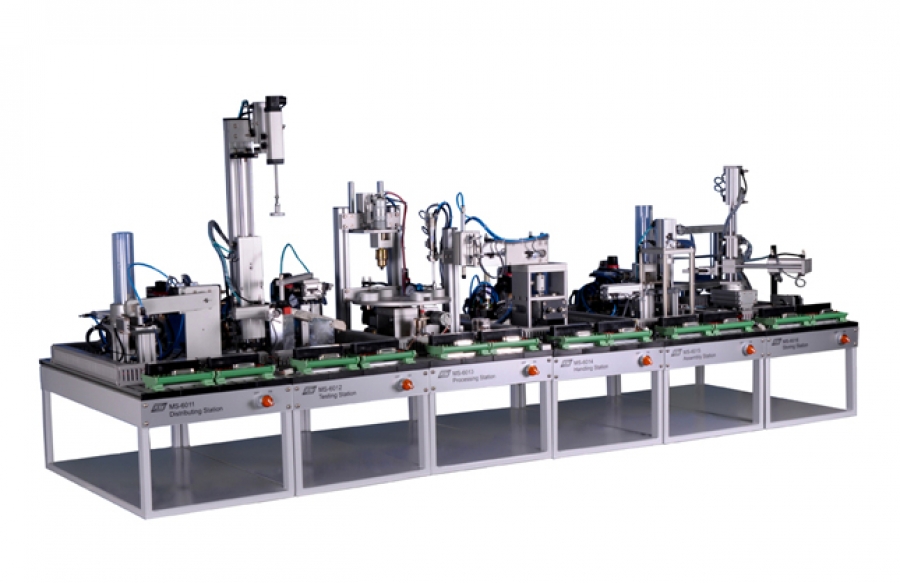

MS-6200 K&H Тренажер-механотроники
