Особенности

Тренажер полностью построен на логических схемах FPGA/CPLD.
Каждый модуль имеет защитную буферную цепь и запитываетсяот
главного блока через силовой разъем, исключающий неправильную
подачу питанияв о времяпров едения опыта.

Позволяет выполнять опыты с логическими схемами на разных
уровнях, от комбинаторной и последовательной логики до
сопряжения логических схем с микроконтроллером и бытовых
практических приложений.

Студенты могут применять свои схемы, собранные с помощью
универсального устройства CPLD и экспериментального модуля
макетной платы, что позволяет собирать прототипы большинства
аналоговых и цифровых схем системы.

Содержит схемы АЦП и ЦАП разных типов дляиз ученияра зных
схем сопряжения аналоговых и цифровых сигналов.

Встроенный 8-канальный мультиплексор в главном блоке для
измеренияра зличных цифровых сигналов в реальном времени.

Различные режимы работы 4-разрядного 7-сегментного дисплея
(а) режим развертки (b) режим отображенияо тдельного разряда
(с) режим счетчика частотыдляизмерениявнутренней и внешней
синхронизации.

Отдельный ящик для каждого модуля, обеспечивающий удобство
храненияи переноски.

Список экспериментов

1 KL-34001 Эксперимент с комбинационной логической
схемой

2. KL-34002 Эксперимент с арифметической логикой, логикой
с тремя состояниями и преобразователем кода

3. KL-34003 Эксперимент с логическими схемами кодера,
декодера и мультиплексера

4. KL-34004 Эксперимент со схемами триггера,
последовательной логики и счетчика

5. KL-34005 Эксперимент с генератором, импульсным и
нагрузочным прямым/обратным счетчиками

6. KL-34006 Эксперимент со схемами памяти, светодиодными
матрицами , ЦАП/АЦП и интерфейсом микропроцессорного
контроллера

7. KL-34007 Эксперимент с цифровым и аналоговым
таймерами, схемой импульсного генератора

8. KL-34008 Эксперимент с непрерывным сравнением/SAC
и АЦП с двухстадийным интегрированием

9. KL-34009 Клавиатура и дисплей для позиционного
управления шаговым двигателем

10. KL-34010 Точный цифровой таймер синхронизации

11. KL-34011 Эксперимент с универсальным устройством CPLD
и монтажной платой

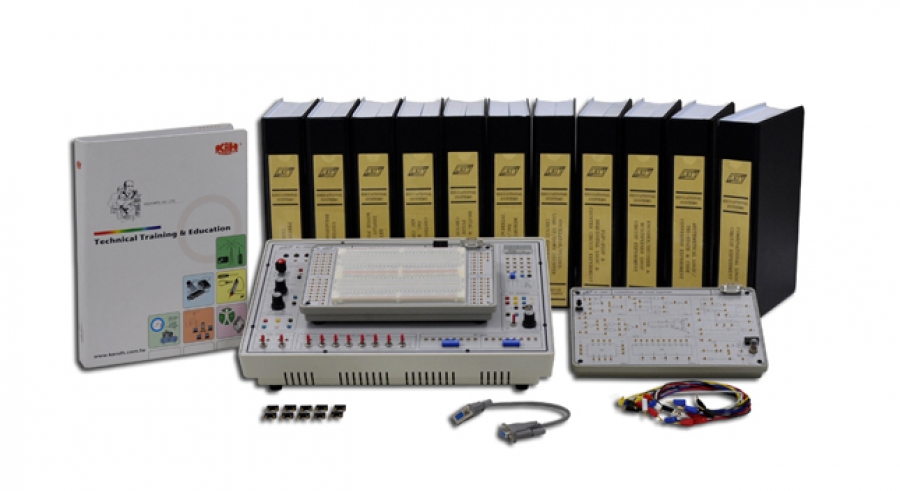

KL-310 K&H Цифровой логический тренажер
