ОБЩЕЕ ОПИСАНИЕ

Учебный стенд идеально подходит для изучения принципов
работы электрических схем, используемых в электротехнике,
электронике и цифровой схемотехнике.

В целях эффективного изучения учебный стенд содержит
источники электропитания, генератор сигнала и измерительный
блок.

Все блоки электропитания обладают защитой от перегрузки.

К главному модулю можно подключать вспомогательные модули,
НеобхоДимые для изучения различных электрических схем.

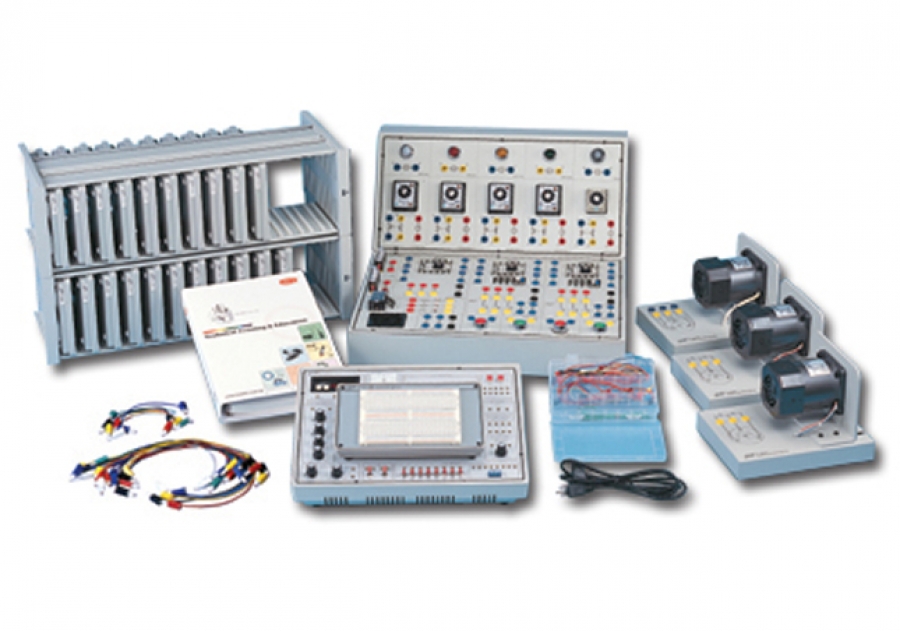

Учебный стенд KL-210 для изучения базовых электрических
схем является наилучшим учебным пособием для начинающих
инженеров, которое позволяет им всесторонне изучить
электрические схемы наиболее часто используемые на
практике.

СПИСОК ЭКСПЕРИМЕНТОВ

(A) Эксперименты с электрическими схемами

1. Основы электричества

(1) Измерение характеристик резистора
(2) Измерение постоянного напряжения/тока
(3) Изучение закона Ома
(4) Измерение переменного напряжения/тока
(5) Изучение схем с последовательным/параллельным
соедине нием элементов
(6) Изучение моста Уитстона
(7) Изучение закона Кирхгоффа
(8) Изучение теоремы Тевенина-Гельмгольца
(9) Изучение теоремы Нортона
(10) Изучение теоремы о максимальной передаче мощности
(11) Изучение переходных процессов в RC- и RL-цепях на
посто янном токе
(12) Определение мощности в цепях постоянного тока
(13) Изучение переменного тока/напряжения
(14) Изучение схем с последовательным/параллельным
соедине нием RLC-элементов в цепях переменного
Напряжения
(15) Изучение колебательных контуров
(16) Определение мощности в цепях переменного тока

2. Изучение схем контроля параметров
(1) схема контроля уровня воды
(2) схема металлодетектора
(3) схема управления освещением

(B) Эксперименты с электронными схемами

1. Эксперименты с диодом
(1) Изучение вольт-амперной характеристики диода
(2) Изучение схемы последовательного диодного ограничителя
(3) Изучение схемы последовательного диодного ограничителя
с цепью смещения
(4) Изучение схемы параллельного диодного ограничителя
(5) Изучение схемы параллельного диодного ограничителя с
цепью смеще ния
(6) Изучение схемы диодной фиксации
(7) Изучение схемы диодной фиксации с цепью смещения
(8) Изучение токовых характеристик светодиода
(9) Изучение схемы диодного вентиля
(10) Изучение схемы фильтра
(11) Изучение умножителя напряжения

2. Эксперименты по изучению биполярных Транзисторов

(1) Измерение тока эмиттера базы коллектора и коэффициента
усиления по току p-n-p транзистора

(2) Измерение тока эмиттера базы коллектора и коэффициента
усиления по току n-p-n транзистора

(3) Измерение выходных характеристик транзисторного
усилителя

3. Эксперименты с транзисторным усилителем

(1) Изучение цепи постоянного смещения
(2) Изучение цепи делителя
(3) Изучение цепи обратной связи
(4) Изучение схемы усиления малых сигналов
(5) Изучение эквивалентной схемы при малом сигнале
(6) Изучение усилителя с общим эмиттером

4. Эксперименты с многокаскадными усилителями

(1) Изучение усилителя с резистивно ёмкостной связью
(2) Изучение усилителя с гальванической связью
(3) Изучение усилителя с трансформаторной связью
(4) Изучение схемы двухтактного усилителя

5. Эксперименты со схемой Дарлингтона и схемами на полевых
Транзисторах
(1) Изучение схемы на паре Дарлингтона
(2) Изучение типов и характеристик полевого транзистора
(FET)
(3) Изучение типов и характеристик полевых транзисторов с
P-n-переходом
(4) Изучение типов и характеристик МОП-транзисторов
(5) Изучение усилителя с общим истоком
(6) Изучение усилителя с общим стоком
(7) Изучение усилителя с общим затвором

6. Эксперименты с операционными усилителями

(1) Изучение характеристик операционного усилителя
(2) Изучение неинвертирующего усилителя
(3) Изучение инвертирующего усилителя
(4) Изучение схемы повторителя напряжения
(5) Изучение схемы сумматора
(6) Изучение дифференциального усилителя
(7) Изучение схемы ограничителя импульсов
(8) Изучение схемы стабилизатора напряжения
(9) Изучение схемы стабилизатора тока
(10) Изучение дифференцирующей схемы
(11) Изучение интегрирующей схемы
(12) Изучение измерительного усилителя

7. Применение схем с операционными усилителями

(1)Изучение схемы активного высокочастотного фильтра
(2)Изучение схемы активного низкочастотного фильтра
(3)Изучение схемы активного полосового фильтра
(4)Изучение схемы регулировки тембра

8. Эксперименты с компараторами и генераторами на основе
операционного усилителя

(1) Изучение компаратора
(2) Изучение двухпорогового компаратора
(3) Изучение триггера Шмидта
(4) Изучение генератора с фазосдвигающей RC-цепью обратной
(с вязи
(5) Изучение принципа работы генератора Вина
(6) Изучение ждущего мультивибратора
(7) Изучение генератора меандра
(8) Изучение генератора с регулируемой продолжительностью
включения

9. Эксперименты с прочими схемами

(1) Изучение интегрирующей цепи
(2) Изучение генератора с кварцевой стабилизацией частоты
