Общее Описание

Наличие интерфейсов USB 2.0, RS-232 и Centronics

1. USB интерфейс

(1) Соответствует спецификации USB 2.0

(2) Поддерживает четыре типа передачи данных

изохронная пересылка потоковая пересылка управляющая
пересылка пересылка с прерыванием

(3) Обеспечиваетотладкуиразработкувсредекомпилятора KeilC

(4) Прямая загрузка программы ПЗУ через USB-интерфейс

для поддержки работы программного обеспечения и
исключения необходимости использования памяти для
внешней программы или масочного ПЗУ

(5) Поддерживает операции переиндексациидляпостроения

предварительно определенного предела

(6) Использует USB-микроконтроллер Cypress CY7C68013-100AC TQFP, совместимый с микроконтроллером 8051

(7) Работает в автономном режиме после загрузки прикладной

программы (при наличии внешнего источника электропитания)

(8) Содержит 40 контактный разъем расширения для имитации

портов ввода вывода P0 P1 и Р2 микроконтроллера 8051

(9) Содержит два последовательных порта UART

один для отладчика KeilC51

(10) Интерфейс ввода вывода с рабочимнапряжением 3 3В

2. Интерфейсы RS-232C и Centronics

Технические характеристики микроконтроллера AVR8515

(1)Память программы флэш-память 4К x 16 = 8K x 8

для внутрисистемного программирования 1000 циклов записи/стирания

(2) Внутрисистемная программируемая микросхема памяти EEPROM

объемом 512 байт 100000 циклов записи/стирания

(3) 32 программируемых канала ввода-вывода данных с

тремя состояниями PA0-PA7, PB0-PB7,PC0-PC7, PD0-PD7)

(4) Рабочие регистры общего назначения 32х 8

(5) 512 байт статической оперативной памяти SRAM

(6) Рабочее напряжение от 2,7 до 6 В полностью

стабилизированные рабочие частотыв диапазоне от 0-20 МГц

(7) Продолжительность цикла выполнения команды -50 нс при 20 МГц

(8) Один 8-битный таймер/счетчик с отдельным предварительным

делителем частоты

(9) Один 16 битныйтаймер/счетчиксотдельнымпредварительным

делителемчастоты работающемврежимахсравненияизахвата

(10) Один полнодуплексный UART-порт

(11) Сдвоенный 8- 9-  или 10-битныйвыходширотноимпульсной

модуляции

(12) Внутренние и внешние источники прерываний

(13) Программируемый контрольный таймер со встроенным

генератором

(14) Встроенный аналоговый компаратор

(15) Режимы пониженного энергопотребления
(16) Программнаяблокировкадляобеспечениябезопасности
флеш-программыиданныхмикросхемы EEPROM

(17) Большой ток нагрузки цепей ввода-вывода -20 мА (не более 40 мА)

и источник электропитания 10мА при 5В

(18) Главный/подчиненный последовательный интерфейс

системного программирования

(19) 64 байт внешней статической оперативной памяти (SRAM)

(20)

Содержимое памяти для хранения команд может быть
изменено через порт интерфейса системного программирования с
помощью внутрисистемного загрузчика программ

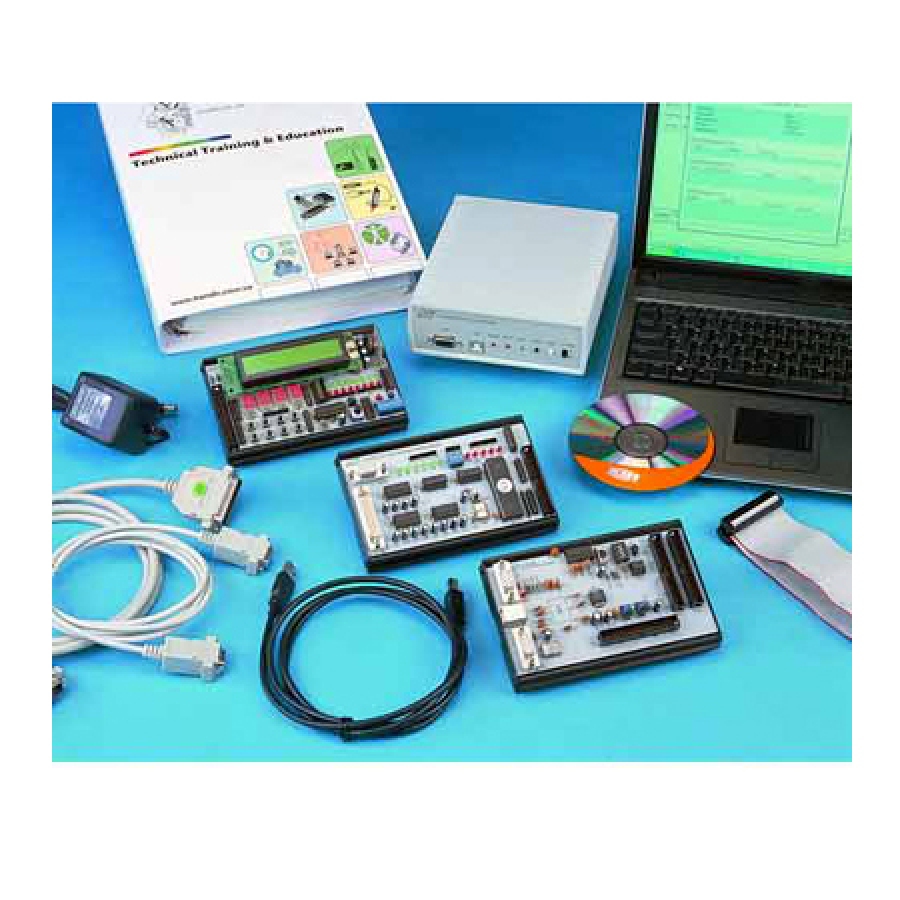

CIC-800A K&H Учебный стенд по изучению интерфейсов
