Особенности

Система CIC-560 содержит все необходимое для разработки
сложных цифровых схем.

В ней имеются аналого-цифровые и цифро-аналоговые
преобразователи, клавиатура, дисплей ЖКД, PS/2, VGA, UART,
интерфейс SCI, светодиоды, 8-разрядный 7-сегментный
светодиодный дисплей, схемы управления шагового двигателя
и двигателя постоянного тока.

Систему можно использовать в учебном курсе по электронике,
электротехнике, информатике, связи и автоматизации.

Идеально подходит для разработчиков микросхем, инженеров
НИОКР, студентов и аспирантов, занимающихся разработкой
микросхем и программного обеспечения.

Позволяет разрабатывать и проверять базовые и усложненные
цифровые схемы, изучать цифровую обработку сигналов и
ЦПУ/MCU на микросхемах ППВМ (программируемой
пользователем вентильной матрицы) с большим количеством
элементов и выводов.

Список экспериментов

Разработка и применение базовых логических схем

1. Установка программного обеспечения QUARS II и
работа с ним
2. Базовая комбинаторная логическая схема
3. Базовая последовательная логическая схема
4. Базовая арифметическая логическая схема
5. Использование мегафункций
6. Схема преобразования числового кода

Разработка и применение сложных логических схем

1. 48-разрядный прямой/обратный счетчик с нагрузкой,
сбросом и разрешающим сигналом
2. Инфракрасный спаренный передатчик управляет
8-разрядным десятичным счетчиком развертки
3. Детектор вращающегося датчика поворота
4. Декодер 16-сегментного светодиодного цифрового
дисплея
5. Управление графическим матричным дисплеем
8x8x2
6. Управление матрицей 4x4 с разверткой с клавиатуры
7. Управление дисплеем ЖКД128x64
8. Аналого-цифровое преобразование с 16-ричным и
десятичным отображением
9. Цифро-аналоговое преобразование для генератора
точной частоты
10. Точный генератор функций, управляемый с
клавиатуры
11. Управление дисплеем VGA 8x8x8 цветных пикселей
12. Сопряжение с синхронной последовательной
клавиатурой PS/2

13. Управление положением шагового двигателя с
клавиатуры
14. Управление скоростью двигателя постоянного тока
с клавиатуры
15. Использование логического анализатора QUARTUS
в реальном времени
16. Высокоскоростной счетчик частоты и периода
17. Цифровые часы
18. Музыкальная шкатулка
19. Электронное пианино
20. Цифровая блокировка
21. Цифровая блокировка с кодом переключения
22. Автомат для игры в бинго
23. Электронная игра в кости
24. Управление светофором
25. Последовательная передача ЦАП
26. Передача IIC
27. Передача UART
28. Согласование с MCU
29. Построение ЦПУ NIOS на базе системы разработки
SOPC

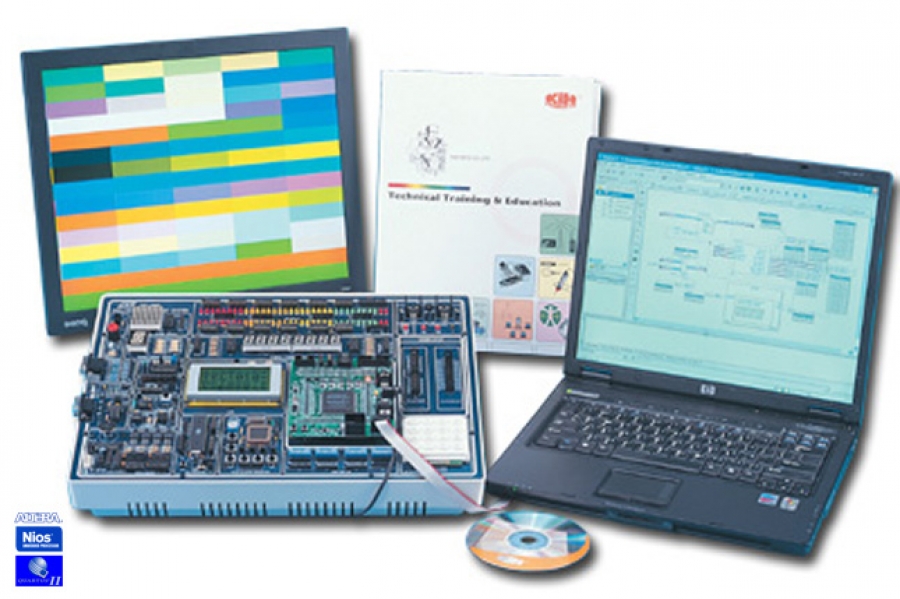

CIC-560 K&H Многофункциональный учебный стенд для изучения программируемой вентильной матрицы
