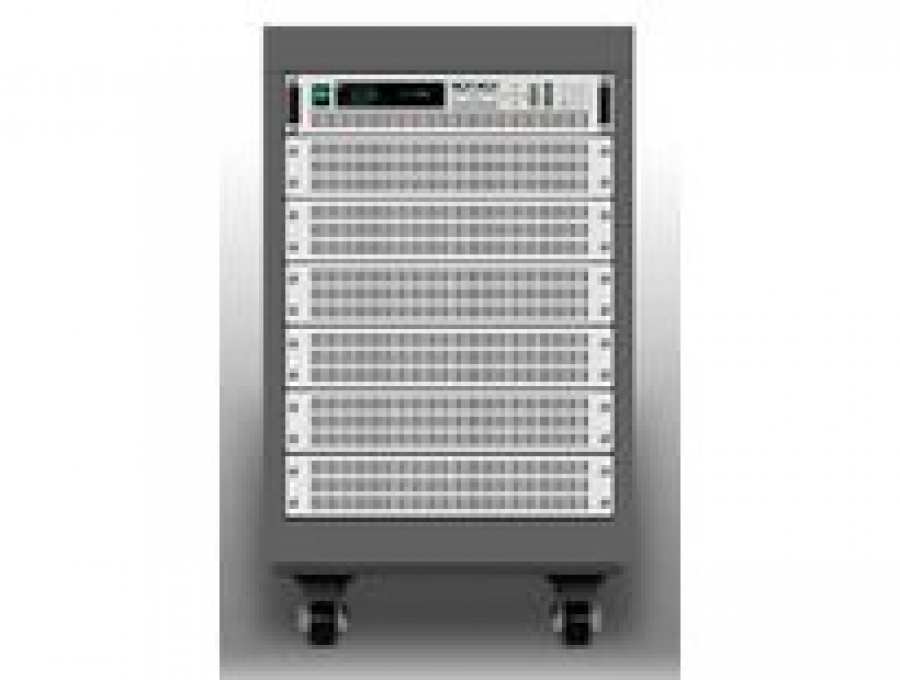

АКИП-1153А-360-210

2-х квадрантный источник питания постоянного тока программируемый импульсный. Отдаваемая/ поглощаемая мощность 21 кВт/ 1050 Вт, максимальное напряжение до 360 В, максимальный ток до 210 А, дискретность установки 10 мВ/ 10 мА; базовая погрешность 0,05% (напряжение)/ 0,2% (ток); высокая стабильность и малый уровень пульсаций (< 360 мВпик-пик); режимы стабилизации тока и напряжения; защита выхода от обратного напряжения, от перенапряжения, от перегрузки по току и по мощности, от пониженного напряжения сетевого питания; регулируемое выходное сопротивление; регулируемое время нарастания/ спада напряжения; 4-проводное подкл. удаленной нагрузки; режим создания и воспроизведения тестовых последовательностей без внешнего ПК; встроенные формы тестовых сигналов бортовых автомобильных сетей (стандарт DIN40839 и ISO16750-2); аналоговое управление; вакуумно-флуоресцентный дисплей; интеллектуальное охлаждение; интерфейсы RS-232, CAN, LAN, USB, GPIB; 550 х 1166 х 800 мм (специализированная стойка 24U); масса 230 кг. Возможность подключения дополнительной внешней нагрузки IT-E504 (опция).

Описание

Один канал: выходное напряжение до 500 В, выходной ток до 210 А, макс. мощность до 21 кВт
Поглощаемая мощность до 1050 Вт
Режим стабилизации тока, напряжения и мощности
Установка приоритета режима стабилизации тока или напряжения
Защита от перенапряжения, от перегрузки по току, по мощности и от перегрева
Регулироваемое время нарастания тока и напряжения
Высокое разрешение до 10 мВ/ 10 мА
Встроенные формы тестовых сигналов бортовых автомобильных сетей (стандарт DIN40839 и ISO16750-2)
Функция имитации питания солнечных батарей
Возможность подключения внешней нагрузки (до 21) до 300% от номинальной мощности (опция)
Регулироваемое выходное сопротивление
Автовыбор выходного диапазона
Возможность параллельного (до 8) объединения для увеличения выходной мощности
Создание и воспроизведение тестовых последовательностей без использования ПК
Подключение удаленной нагрузки по 4-х проводной схеме
Интерфейс аналогового управления
Интерфейсы: CAN, RS-232, GPIB, USB, LAN
Вакуумно-флуоресцентный индикатор тока и напряжения
Интеллектуальное управление вентилятором охлаждения
Исполнение корпуса: специализированная стойка 19?

Модель	u Вых	i Вых	P Вых
АКИП-1153А-360-210	0 B – 360 B	0 A – 210 A	21000 Вт
АКИП-1153А-500-140	0 B – 500 B	0 A – 140 A	21000 Вт

Характеристики	Параметры	АКИП-1153А-360-210	АКИП-1153А-500-140
Установка выходных параметров	Дискретность установки	10 мВ/ 10 мА	100 мВ/ 10 мА
	Погрешность Uуст.	± (0,05% + 135 мВ)	± (0,05% + 200 мВ)
	Погрешность Iуст.	± (0,2% + 210 мА)	± (0,2% + 140 мА)
	Время нарастания напряжения	Без нагрузки: ≤ 25 мс; С полной нагрузкой: ≤ 50 мс	Без нагрузки: ≤ 10 мс; С полной нагрузкой: ≤ 20 мс
	Время спада напряжения	Без нагрузки: ≤ 110 мс; С полной нагрузкой: ≤ 50 мс	Без нагрузки: ≤ 50 мс; С полной нагрузкой: ≤ 20 мс
	Сопротивление выхода	0…6,171 Ом (разрешение 1 мОм)	0…11,905 Ом (разрешение 10 мОм)
	Внутренняя нагрузка	0…1050 Вт/ 0…87,5 А	0…1050 Вт/ 0…56 А
	Внешняя нагрузка (опция)	0…63000 Вт/ 0…210 А	0…63000 Вт/ 0…140 А
Стабилизация напряжения (CV)	Нестабильность	При изменении напряжения питания:
		≤0,01% + 45 мВ	≤0,01% + 50 мВ
		При изменении тока нагрузки:
		≤0,01% + 135 мВ	≤0,01% + 100 мВ
	Уровень пульсаций	360 мВпик-пик	500 мВпик-пик
Стабилизация тока (CC)	Нестабильность	При изменении напряжения питания:
		≤0,01% + 10 мА	≤0,1% + 140 мА
		При изменении напряжения на нагрузке:
		≤0,05% + 105 мА	≤0,1% + 20 мА
	Уровень пульсаций	210 мАскз	140 мАскз
Общие данные	Напряжение питания Дисплей	3-фазн., 380 В ± 10%, частота 47~63 Гц Вакуумно-флуоресцентный; разрешение по напряжению/ току 5 разрядов
	Потребляемая мощность	26600 ВА
	Память	100 ячеек
	Компенсация падения напряжения (Vsense)	До 3 В	До 5 В
	Интерфейс аналогового управления	Напряжение 0…5/ 10 В или сопротивление 0…5/ 10 кОм
	Интерфейс	RS-232, CAN, GPIB, USB, LAN
	Рабочие условия	0…40 °C; влажность: ≤ 80 %
	Условия хранения	-10…70 °С; влажность: ≤ 80 %
	Габаритные размеры (ВхШхГ)	550 × 1289 × 835 мм
	Масса	230 кг
	Комплект поставки	Кабель питания, кабель USB
	Опции	IT-E504 блок поглощения мощности (нагрузка 3 кВт) для АКИП-1153А-360-210; IT-E505 блок поглощения мощности (нагрузка 3 кВт) для АКИП-1153А-500-140
