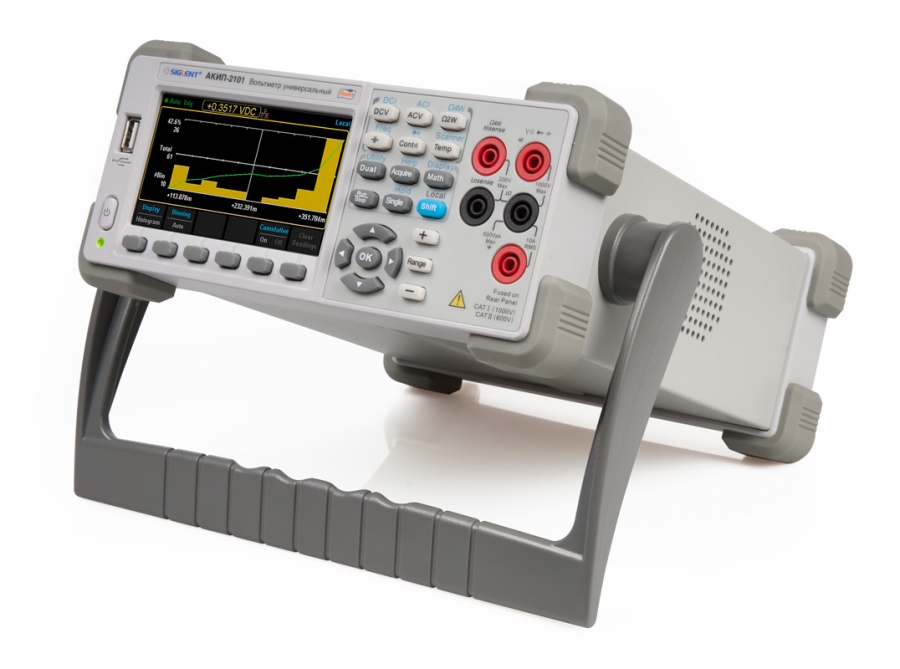

Описание
- Макс. индикация: 4 ½ разрядов
- Базовая погрешность (DCV): ±0,01%
- Быстродействие: до 10000 изм./с (в зависимости от модели)
- Измерение: с учетом формы сигнала и искажений (True RMS), переменного сигнала со смещением (AC+DC)
- Автоматический и ручной выбор пределов измерений
- Внутренний регистратор данных (10 К) с настраиваемой скоростью выборки
- Развернутое меню синхронизации и запуска
- 2-х и 4-х проводная схема измерения сопротивления
- Измерение температуры (термопара и термосопротивление/Rtd)
- Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; ?-измерения, гистограммы, построение тренда. СКО)
- Одновременное измерение 2-х параметров
- Отображение результата измерений с помощью аналоговой шкалы (bar-graph)
- Интерфейсы: LAN, USB (поддержка VXI11, USBTMC), GPIB (опция – кабель адаптер)
- Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP)
- Программное обеспечение EasyDDM для управления и передачи данных на компьютер
- Цветной графический TFT-дисплей (диаг. 11 см, 480 х 272 точек)
Характеристики Параметры Значения АКИП-2101 АКИП-2101/1 АКИП-2101/2 Постоянное напряжение Пределы измерений 200 мВ / 2 / 20 / 200 / 1000 В 600 мВ / 6 / 60 / 600 / 1000 В 200 мВ / 2 / 20 / 200 / 1000 В Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ 0,01 / 0,1 / 1 / 10 / 100 мВ 0,1 / 1 / 10 / 100 мкВ / 1 мВ Погрешность измерения (базов.) ± 0,015%изм + 0,003%диапазона ± 0,01% + 5емр ± 0,0035%изм + 0,0006%диапазона Входной импеданс 10 МОм,
10 ГОм для пред. «200 мВ/ 2 В»10 МОм, 10 ГОм для пред. «600 мВ» 10 МОм,
10 ГОм для пред. «200 мВ/ 2 В»Переменное напряжение
(AC+DC, True rms)Пределы измерений 200 мВ / 2 / 20 / 200 / 750 В 600 мВ / 6 / 60 / 600 / 750 В 200 мВ / 2 / 20 / 200 / 750 В Разрешение 1 / 10 мкВ / 0,1 / 1 / 10 мВ 1 / 10 мкВ / 0,1 / 1 / 10 мВ 0,1 / 1 / 10 / 100 мкВ / 1 мВ Частотный диапазон 20 Гц…100 кГц 3 Гц…300 кГц Погреш. измерения 0,2%изм + 0,05%диапазона 0,2%изм + 10емр 0,06%изм + 0,04%диапазона Входной импеданс 1 МОм / 100 пФ постоянный ток Пределы измерений 200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А 600 мкА/ 6 / 60 / 600 мА/ 6/ 10 А 200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А Разрешение 1/ 10/ 100 нА/
1/ 10/ 100 мкА10/ 100 нА/ 1 / 10/
100 мкА/ 1мА0,1/ 1/ 10 / 100 нА/
1/ 10 мкАПогрешность измерения
(базов.)± (0,055…0,25%)
в зав. от диап.± (0,055…0,25%)
в зав. от диап.± (0,05…0,15%)
в зав. от диап.переменный ток
(AC+DC, True rms)Пределы измерений 20 мА / 200 мА / 2/ 10 А 60 мА / 600 мА / 6/ 10 А 200 мкА/ 2/ 20/ 200 мА /
2/ 10 АРазрешение 100 нА/ 1/ 10/ 100 мкА 1/ 10/ 100 мкА/1 мА 0,1/ 1/ 10/ 100 нА/
1/ 10 мкАЧастотный диапазон 20 Гц…10 кГц 3 Гц…10 кГц Погрешность измерения
(базов.)± (0,5…2,5%)
в зав. от f и диап.± (0,5…2,5%)
в зав. от f и диап± (0,12…1,1%)
в зав. от f и диап.Сопротивление Пределы измерений 200 Ом/ 2/ 20/ 200 кОм/
2/ 10/ 100 МОм600 Ом/ 6/ 60/ 600 кОм/
6/ 60/ 100 МОм200 Ом/ 2/ 20/ 200 кОм/
2/ 10/ 100 МОмРазрешение 10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм Погрешность измерения
(базов.)± (0,02…1,75%) в зав. от диап. ± (0,02…1,75%) в зав. от диап. ± (0,01…0,8%) в зав. от диап. частота
(период)Диапазон измерений 20 Гц…1 МГц
(200 мВ…750 В)20 Гц…500 кГц
(600 мВ…750 В)3 Гц…1 МГц
(200 мВ…750 В)Диапазон изм. периодов 1,0 мкс…0,05 с 2,0 мкс…0,05 с 1,0 мкс…0,33 с Чувствительность 100 мВ (20 Гц-100 кГц);
1В (100-1000 кГц)100 мВ (20 Гц-100 кГц);
1В (100-500 кГц)100 мВ (3 Гц-100 кГц);
1В (100-1000 кГц)Погрешность измерения
(базов.)± 0,01% ± 0,007% Прозвон цепи Порог срабатывания 1…2000 Ом (разрешение 0,1 Ом) Тестовый ток 1 мА температура Диапазон измерений -270…+1820 °С (в зав. т типа термопар) Термопары Поддержка термопар: B, E, J, K, N, R, S, T-типов (в комплект не входят !), поддержка термосопротивлений (RTD) испытание
p-n переходаТестовое напряжение 0- 2 В (разрешение 0,1мВ) 0- 2 В; 2-4 В
(разрешение 0,1мВ)0- 2 В (разрешение 0,1мВ) Тестовый ток 1 мА Ёмкость Пределы измерений 2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ Разрешение 1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ Погрешность измерения ± (1…3%) в зав. от диапазона Тестовый ток до 100 мкА в зав. от диапазона Дисплей Тип и формат Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272 Разрядность индикации 5 ½ (5 изм/с),
4 ½ (при скорости от 50 до 150 изм/с)4 ½ (при ск. от 5 до 50 изм/с),
3 ½ (150 изм/с)6 ½ (5 изм/с),
5 ½ (5 изм/с),
4 ½ (при скорости от 50 до 150 изм/с)Скорость измерений Медл.- 5 изм/с (Slow), средне -50 изм/с (Mid), быстро-150 изм/с (Fast) Общие данные Напряжение питания 200 …240 В (± 10 %), 50 / 60 Гц (P потребл. 20 ВА) Выход VM comp, ExtTrig (внеш. Синхр.) Интерфейс
Габаритные размерыUSBх2, LAN (опция GPIB – внешний кабель-адаптер)
282 × 260 × 105 ммМасса 3,3 кг (АКИП-2101); 3,76 кг (АКИП-2101/1); 3,5 кг (АКИП-2101/2) Комплект поставки Измерительные провода (2), зажимы типа «крокодил» (2), шнур питания (1), кабель USB, руководство по эксплуатации (1), предохранитель (1), ПО (EasyDDM –CD-диск) . Опции Интерфейс GPIB (внешний кабель адаптер), сканер (Ext Card). - Макс. индикация: 4 ½ разрядов
