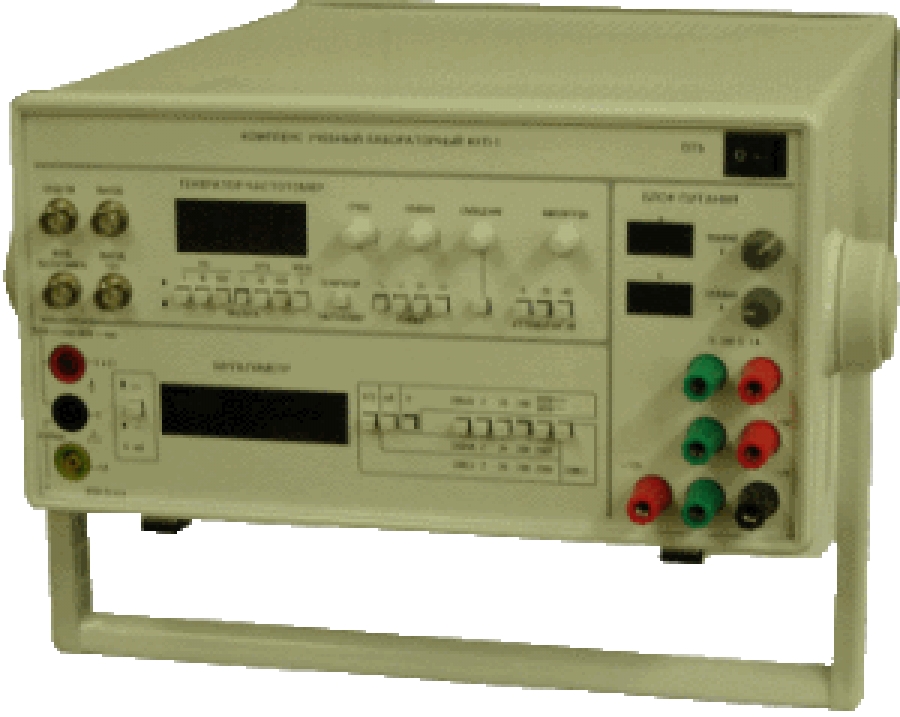

Комплекс учебный лабораторный КУЛ-1

Комплекс Учебный Лабораторный предназначен для использования в высших и средних учебных заведениях при проведении лабораторных практикумов по подготовке специалистов по инженерно-техническим специальностям и естественно-научным дисциплинам. Комплекс обеспечивает проведение электро- и радиоизмерений с помощью функциональных модулей: мультиметрического, генераторного, частотометрического, электропитания.

Описание

Uпост.- 0,1 мВ - 500 В; Uперем.- 1 мВ-300 В (40 Гц-20 кГц)

Iпост. - 0,1 мкА- 2 А; Iперем. - 1,0 мкА - 2 А (40 Гц-1 кГц)

Rпост. - 0,1 Ом – 20 МОм

Генерация треуг., пилообр., «меандр», синусоид. сигнала в диапазоне частот 0,1 Гц – 1 МГц

Измерение частоты в диапазоне 0,1 Гц – 1 МГц

Форма измеряемых сигналов – синус., импульсная

Постоянное напряжение: при токе 1 А - + 5 В при токе 0,5 А по каждому каналу - ± 12 В

Регулируемое Uпост. при токе до 1 А - 0 – 30 В

Габариты - 170х340х380 мм

Питание – 230 В, 50 Гц, 200 ВА - макс.

Масса – 8,0 кг

Характеристики

Комплекс Учебный Лабораторный предназначен для использования в высших и средних учебных заведениях при проведении лабораторных практикумов по подготовке специалистов по инженерно-техническим специальностям и естественно-научным дисциплинам.
Комплекс обеспечивает проведение электро- и радиоизмерений с помощью функциональных модулей: мультиметрического, генераторного, частотометрического, электропитания.

Технические характеристики

Модуль мультиметрический
Измерение напряжения постоянного тока в диапазоне	0,1 мВ - 500 В
Измерение напряжения переменного тока в диапазоне	1,0 мВ - 300 В в диапазоне частот 40 Гц- 20 кГц
Измерение постоянного тока в диапазоне	1,0 мкА – 2 А
Измерение переменного тока в диапазоне	1,0 мА – 2 А в диапазоне частот 40 Гц- 1 кГц
Измирение электрического сопротивления постоянному току в диапазоне	0,1 Ом – 2МОм
Индикатор	4½ - разрядный СИД
Модуль генераторный
Генерация треугольного, пилообразного, прямоугольного, синусоидального сигналов
Диапазон частот	0,1 Гц – 1,0 МГц
Амплитуда входного сигнала на согласованную нагрузку (600 Ом)	5 В
Амплитуда входного сигнала при работе без нагрузки	10 В
Модуль частотометрический
Частотный диапазон	0,1 Гц – 1,0 МГц
Уровень входных сигналов	20 мВ – 2,0 В
Форма измеряемых сигналов	Синусоидальная, импульсная
Модуль электропитания
Регулируемое постоянное напряжение	0 - 30 В
Регулируемый постоянный ток	0 - 1,0 А
Фиксированное постоянное напряжение	+5 В при токе до 1,0 А; ±12 В при токе до 0,5 А
Общие характеристики блока комбинированного:
Питание	~230 В, 50 Гц, 200 ВА - макс.
Габариты блока комбинированного	170х340х380 мм
Масса	8 кг
