Описание
Широкий диапазон частот 25 Гц–1 МГц
Емкость (10-15–1) Ф
Индуктивность (10-11–104) Гн
Сопротивление (10-5–109) Ом
Проводимость (10-11–10) См
Модуль комплексного сопротивления (10-5–109) Ом
Реактивное сопротивление (10-5–109) Ом
Угол фазового сдвига -90° – +90°
Добротность, фактор потерь 10-4–104
Ток утечки (10-8–10-2) А
Погрешность ±0,1%
Напряжение смещения 0 – 40 В (внешнее до 120 В)
Уровень измерительного сигнала (0,04 – 1) В
Интерфейс RS-232C
Математическая обработка измерений
Габариты, масса: 127х298х300 мм, 4 кг
Питание ~220 В, 20 ВА
Характеристики

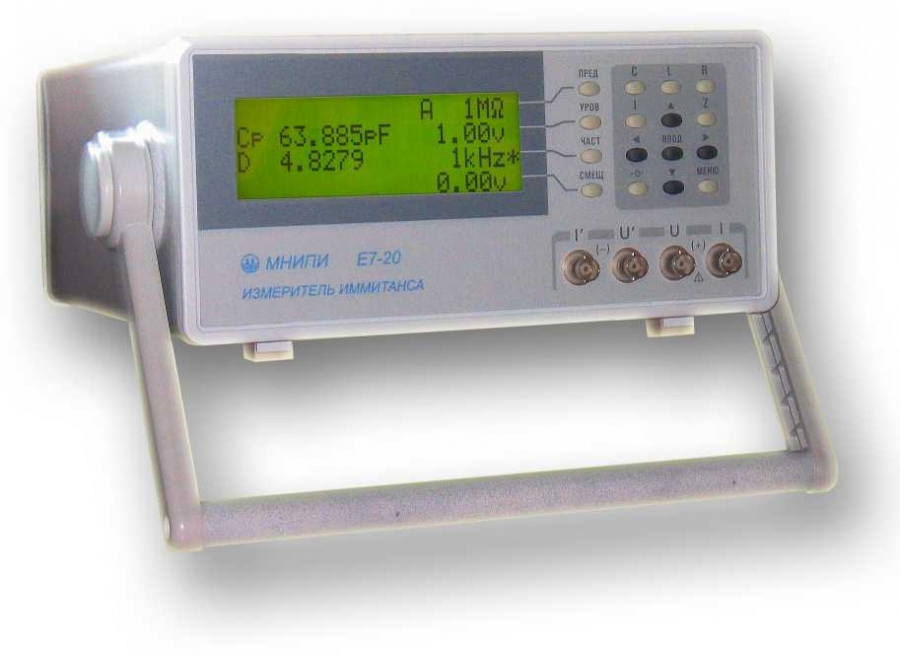

Измеритель иммитанса (RLC) Е7-20
5 - разрядный индикатор
Математическая обработка результатов измерений
Интерфейс RS-232С
Рабочие частоты 25 Гц - 1 МГц
Уровень измерительного сигнала 0,04 - 1 В
Измеритель иммитанса (RLC) Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений / сек.
Измеряемые параметры: индуктивность (Ls, Lp), емкость (Сs, Сp), сопротивление (Rs, Rp), проводимость (Gp), фактор потерь (D), добротность (Q), модуль комплексного сопротивления |Z| , реактивное сопротивление (Xs), угол фазового сдвига; ток утечки.
Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. При наличии соответствующих датчиков прибор может измерять различные физические величины.
Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.
Технические характеристикиВид измерений
Ёмкость, индуктивность, сопротивление, проводимость, комплексное сопротивление, реактивное сопротивление, угол фазового сдвига, добротность
Диапазоны измеряемых величин:
Емкость, Ф
10-15 - 1
Индуктивность, Гн
10-11 -104
Активное cопротивление, Ом
10-5 - 109
Проводимость, См
10-11 - 10
модуль комплексного сопротивления ,Ом
10-5 - 109
реактивное сопротивление ,Ом
10-5 - 109
угол фазового сдвига
-90,0° - +90,0°
добротность, фактор потерь, Q и D
10-4 - 104
ток утечки, А
10-8 - 10-2
Базовая погрешность:
L, C, R
± 0,1 %
D, Q
± 0,001% (в абсолютных единицах)
Рабочие частоты
25 Гц - 1 МГц (Свыше 1975 фиксированных частот)
Время одного измерения
Быстро- 0,1 с,
Норма- 1,0 сПериод повторения измерений, с
0,04 - 0,4
Выбор поддиапазона
Автоматический и ручной
Уровни измерительного сигнала
0,04 - 1 В
Напряжение смещения
внутреннее (0 - 40) В, внешнее (0 - 120) В
Усреднение
За 10 и за 100 единичных измерений
Общие требования:
Индикатор
Многофункциональный, 5р.
Математическая обработка результатов измерений
есть
Интерфейс, интерфейсные функции
RS-232С, полно-функциональный
Питание
Сеть 220 В ±10%, 50 Гц
Потребляемая мощность, ВА
10
Габаритные размеры (HxWxD)
130х265х300 мм
Масса прибора
3,5 кг
Условия эксплуатации:
Рабочая температура, группа по условиям применения
(5 - 40) °С, 3 ГОСТ 22261-94
Заменяемые приборы
Е7-12, Е7-14, Е7-16
