АКИП-9102

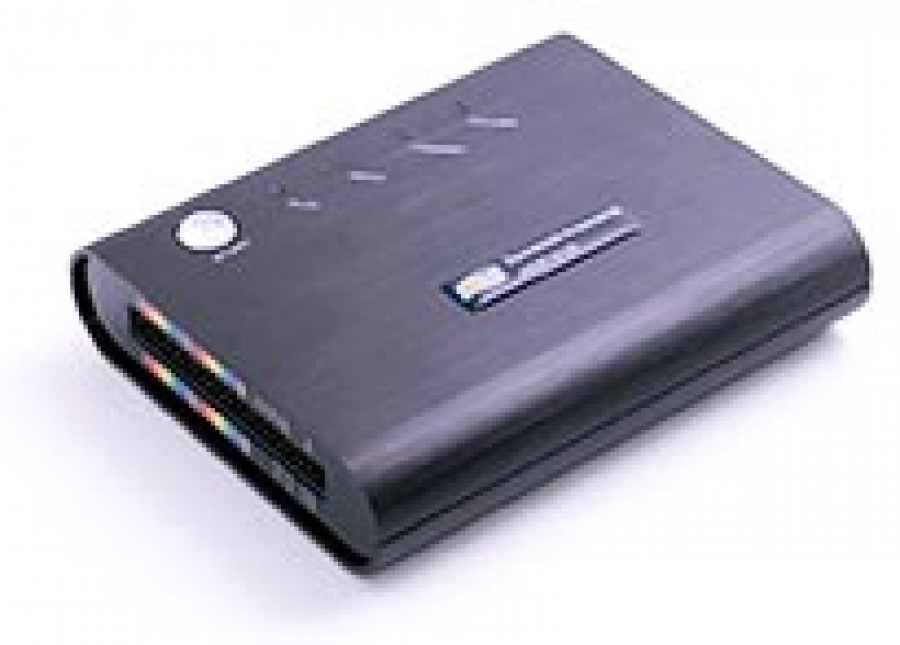

Логический анализатор на базе ПК: 32 входных каналов; память 4 Мбит (128 кбит на кан.) 1-WIRE, 7-SEGMENT LED, I2C, MANCHESTER, MICROWIRE, MILLER, SPI, SSI Interface, UARTпередача данных по интерфейсу USB 2.0 на управляющий ПК; питание от шины USB, 130×100×30 мм; масса 350 г; измерительные провода и зажимы (по числу каналов), кабель USB, РЭ, ПО (Windows 7(32 bit)/2000/XP/Vista)

Описание

16 (АКИП-9101) или 32 канала (АКИП-9102, АКИП- 9103, АКИП- 9103/1)
Частота дискретизации до 200 МГц
Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus и др. (более 90 протоколов), смешанных сигналов с тактовой частотой до 100 МГц
Память на канал до 2 Мбит на канал, захват глитчей от 5 нс
Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов (в стандартной комплектации к АКИП-9103/1)
Коэффициент сжатия до 255:1
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Не требует внешнего питания (питание от USB)
