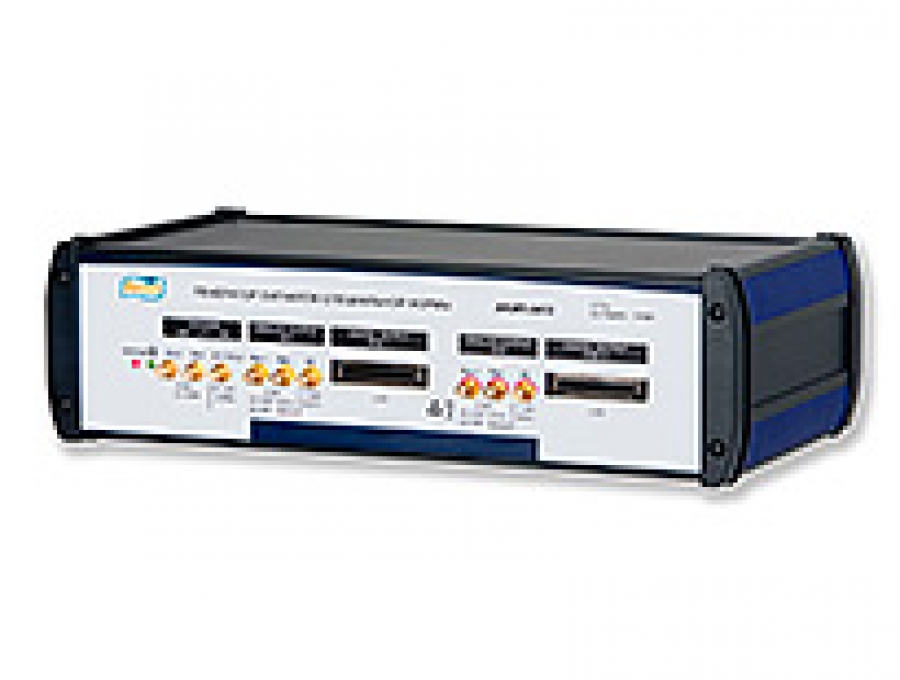

АКИП-3412 (16 M)

USB-Генератор произвольной формы, прямой цифровой синтез (DDS), генератор кодовых последовательностей. Диапазон частот до 1 ГГц; разрядность ЦАП: 14 бит; частота дискретизации до 2,5 ГГц; максимальная длина памяти 16 МБ. Выходные уровни: прямой выход ЦАП: 1,6 Впик-пик (дифференциальный режим) / 0,8 Впик-пик (выход с общей землей); ВЧ выход: -10 дБм … +10 дБм (дифференциальный режим); Выход DC: 4 Впик-пик (дифференциальный режим)/ 2 Впик-пик (выход с общей землей). Цифровая модуляция. Поддержка мультиканального синхронного режима (2 генератора). Цифровой генератор кодовых последовательностей: 16/32 бит @ 1250/625 Мбит. Интерфейс USB. ПО для формирования сигналов СПФ. Питание 12 В (адаптер).

Описание

Максимальная частота 1 ГГц
Число каналов: 2 аналоговых и 32 цифровых канала
Максимальная частота дискретизации в реальном времени 2,5 ГГц
Разрешение ЦАП 14 бит
Длинна памяти до 64 МБ/канал (в зависимости от модификации)
Прямой выход ЦАП: - 1,6 Впик-пик (дифф. режим) / 0,8 Впик-пик (выход с общей землей). Полоса частот >1 ГГц
ВЧ выход: -10 дБм … +10 дБм (дифф. режим). Полоса частот >1 ГГц
Выход DC: 4 Впик-пик (дифф. режим)/ 2 Впик-пик (выход с общей землей). Полоса частот > 600 МГц
Гармонические искажения: <-65 дБн
Негармонические искажения: <-74 дБн (1 кГц – 1 ГГц)
Мультиканальная синхронизация: компенсация фазового сдвига с разрешением 10 пс
Генератор последовательностей 16/32 бит @ 1250/625 МБ
Интерфейс USB, совместимость: Windows 2000, XP, Vista, 7 (32/64 бит)

Загрузить

Расширенное описание на АКИП-3412 (16 M) в формате PDF
