Особенности

- Все компоненты установки - конденсатор, компрессор,
испаритель, капиллярная трубка, фильтр, ресивер
холодильного агента, аккумулятор, ручные вентили,
измерители давления, расширительные устройства -
установлены на передней панели и открыты для работы и
обзора.
- На панели управления можно выбрать цикл теплонасоса
(охлаждение или нагрев), скорость вентилятора испарителя
и конденсатора и путь расширения холодильного агента.
- Блок управления позволяет отслеживать напряжение и ток
в системе, а также режим теплонасоса.
- Имеются три расширительных устройства : капиллярная трубка,
регулирующий вентиль давления и терморегулирующий
вентиль, по которым протекает хладагент.
- 6 смотровых окон позволяют наблюдать состояние хладагента
до и после прохождения испарителя, конденсатора,
расширительных устройств и компрессора.
- Имеется 5 ручных вентилей для управления направлением
потока хладагента.
- Защитные выключатели высокого и низкого давления
автоматически отключают компрессор, если обнаруживается
неправильный путь протекания холодильного агента.
- Путь хладагента в трубопроводе высокого давления выделен
красным цветом, а в трубопроводе низкого давления - синим

Технические характеристики

1. Компрессор : 1л.с. 220В переменного тока 60/50Гц
2. Хладагент : R134a
3. Датчики высокого (0~500psig) и низкого давления
(0~200psig)
4. Капиллярная трубка
5. Регулирующий вентиль давления
6. Терморегулирующий вентиль (-40~+10 C Кап. трубка 1.5м)
7. 4-ходовая задвижка 220В переменного тока макс. 2.5MПa
мин. 0.25MПa нагнетание 3/8" всасывание и змеевик 5/16"
8. Выключатель высокого давления 110~430psig с ручным
сбросом

9. Выключатель низкого давления 0~80psig с ручным
сбросом
10. Ресивер хладагента
11. Аккумулятор
12. 6 смотровых окон
13. 5 ручных вентилей
14. 4 соленоидных клапана
15. Нагнетательный вентилятор 220В переменного тока
50/60Гц
16. Размеры :
1600(ширина)x580(глубина)x1890(высота)мм(±10%)

Электроблок

1. Прерыватель 220В переменного тока 20A
2. Амперметр 0~20A и вольтметр 0~300В
3. Переключатель на 4 положения
4. 4-диапазонный переключатель вентилятора конденсатора
и испарителя
5. Переключатель соленоидного клапана
6. Питание компрессора

Эксперименты

1. Система циркуляции охлаждения с капиллярной трубкой
2. Система циркуляции охлаждения с регулирующим
вентилем давления
3. Система циркуляции охлаждения с терморегулирующим
вентилем
4. Реверсивный тепловой насос
5. Реверсивный тепловой насос без ресивера холодильного
агента
6. Диаграмма Молье
7. Расчет параметров установки
8. Сравнение параметров установки
9. Сравнение мощностей в экспериментах с охлаждением и
нагревом
10. КПД и показатель выработки холода на единицу энергии

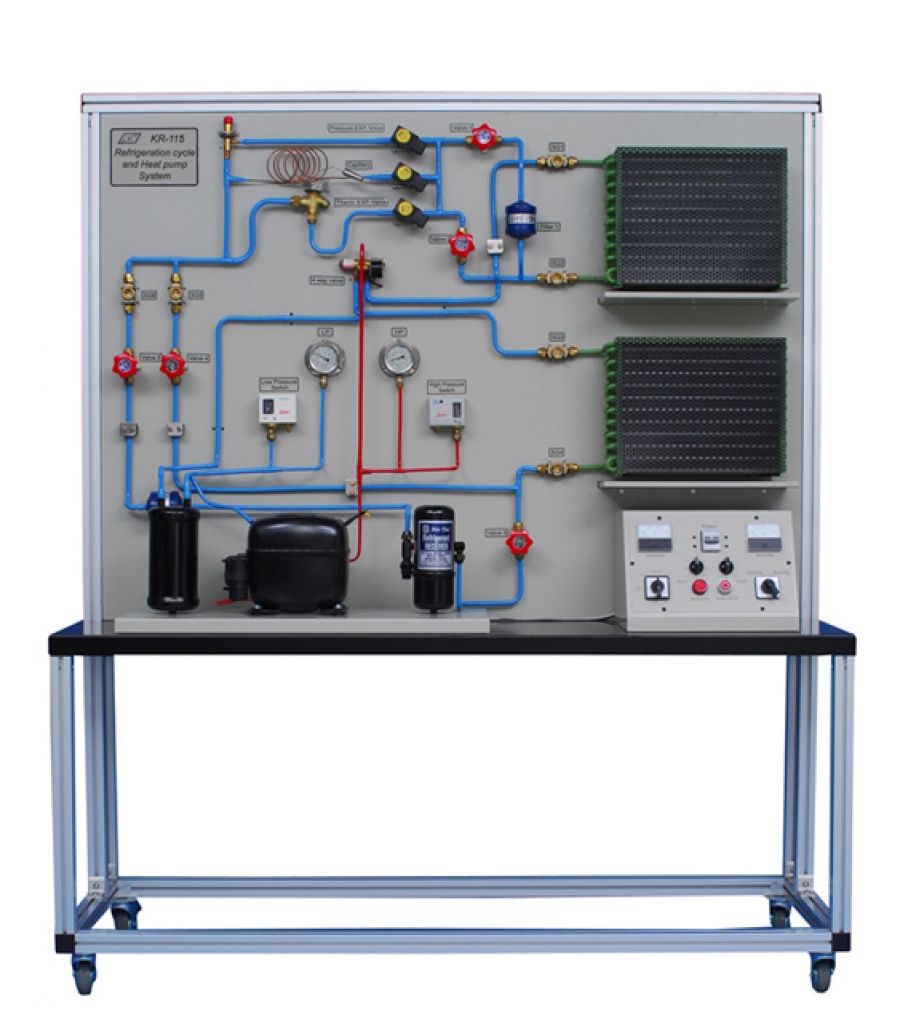

KR-115 K&H Цикл охлаждения и теплонасосная система
