Список экспериментов

1. Обработка меди

(1) Упражнение на резание меди
(2) Упражнение на развальцовку трубки
(3) Упражнение на сварку трубки внахлест
(4) Упражнения ск оленчатыми патрубками
(5) Упражнения на пайку трубки

2. Выполнение сварки медной трубки

Обеспечивает условия для практических упражнений по
сварке методами пайки серебряным и твердым припоями,
алюминиевой азотной сварки, применению ацетиленовой
сварки, паяльного пистолета, гидроксидного пламени и т.д.

3. Работа с холодильной установкой

Упражнения по работе схладаг ентом, в том числе,
обнаружение утечек под давлением, стационарное
давление, вакуум, наполнение хладагентами и другие
упражнения.

4. Работа со схемой

(1) Тестирование электрических компонентов
(2) Сборка и проверка схемы

5. Рабочее испытание холодильника

6. Упражнения с ПИД-контроллером

Дополнительное, но необходимое
оборудование

1. Хладагент R-134a
2. Вакуумный насос

Технические характеристики

1. Питание : 1-фазное напряжение 110/220 В, 60/50 Гц
2. Однокамерный холодильник объемом 70 л и выше
3. Компоненты схемы
(a) Реле защиты от перегрева
(b) Емкость 88 ~ 108M
(c) Реле времени оттаивания
(d) Реле защиты от перегрузки
(e) Термореле
(f ) Пус ковое реле с ПТК
(g) Держатель предохранителя 2P 3 см
(h) Плавкий предохранитель на 75 °C
( i) Оттаивательный нагреватель
( j ) Кнопочный выключатель
(k) Светодиодная лампа 22Ф
( l ) Медное заземление 4P

4. Маслозаполненный датчик давления нержавеющей стали
5. Компрес сор 1 / 10 л.с ., хладагент R134a
6. ПИД-контроллер температуры
7. Вольтметр на 300 В
8. Амперметр на 10 А

9. 5-дюймовый ручной вентиль
10. Комплекты принадлежностей

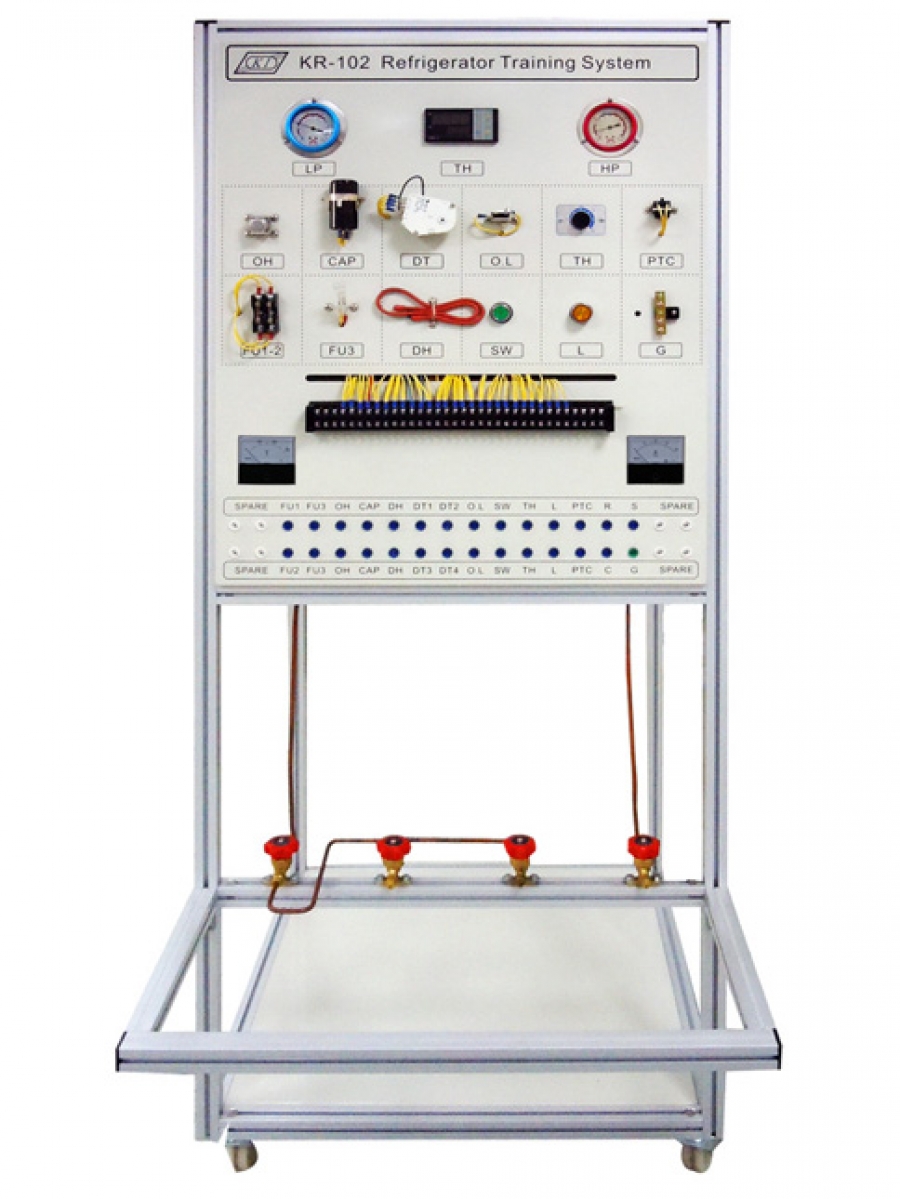

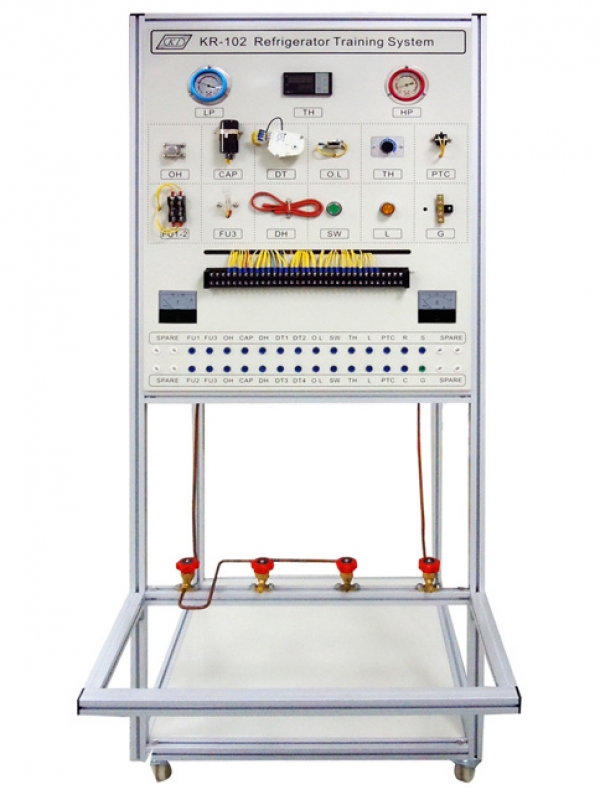

KR-102 K&H Учебная холодильная установка
