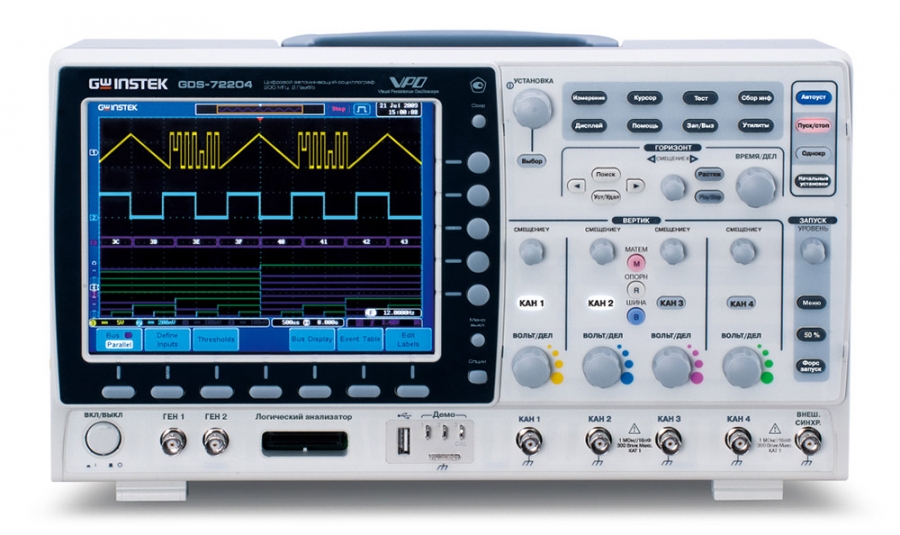

Параметр

Значение

Канал вертикального отклонения

Число каналов

4

Полоса пропускания (-3 дБ)

0…100 МГц

Огранич. полосы пропуск.

20 МГц

Коэффициент отклонения (К_откл.)

1 мВ/дел…10 В/дел

Погрешность уст. К_откл.

± 3%

Время нарастания

≤ 3,5 нс

Входной импеданс

1 МОм (± 2 %) / 16 пФ

Максимальное входное напряжение

300 В (DC+AС пик), Кат I

Математика

+, —, х; БПФ на участке 1 кб (дБ или мВ с.к.з)

Канал горизонтального отклонения

Коэффициент развертки (К_разв.)

1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки К_разв.

± 0,002 %

Режимы работы

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция — I2C, SPI*, UART, паралл.шина

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации

0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Частота дискретизации

1 ГГц на канал (2 ГГц при объединении каналов)

Эквивалентная частота дискретизации

100 ГГц (для периодического сигнала)

Интерполяция

Sin X / X

Длина записи

1 МБ на канал (2 МБ при объединении каналов)

Пиковый детектор

2 нс

Режимы работы

Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.

Курсорные измерения

Функции

ΔU; ΔT; 1/ΔT

Автоматические измерения

По вертикали

Uпик-пик; Uампл; Uср.кв.; —U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе

По горизонтали

f; T; t нарастания; t среза; +τ; —τ; коэф. заполнения (%), фаза

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Функциональный генератор (опция DS2-FGN)

Формы выходного сигнала

Синус, меандр, треугольник

Диапазон частот

0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник)

Разрешение

0,1 Гц

Регулировка скважности

20%~80% (только меандр)

Выходной уровень

30 мВпик-пик ….1,5 Впик-пик (на 50 Ом)

Пост. смещение

+/-1 В (на 50 Ом)

Дополнительные возможности

Интерфейс

USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN)

Автоустановка

В/дел, с/дел, параметры синхросигнала

Технология VPO

Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек.

Режим X-Y

Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц

Внутренняя память

Запись/считывание: 24 осциллограммы; 20 профилей

Встроенный flash диск

64 МБ

Слоты для установки опций

2 шт (на задней панели)

Логический анализатор I2C, SPI*, UART (опция)

Частота дискретизации

500 МГц

Полоса пропускания

200 МГц

Длина памяти

до 2 МБ/канал

Число каналов

16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА

Синхронизация

По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина)

Порог срабатывания

TTL, CMOS, ECL, PECL, пользовательский (± 10 В)

Макс. входное напряжение

± 40 В

Максимальное напряжение

± 500 мВ

Входное сопротивление

101 кОм/ 8 пФ

Вертикальное разрешение

1 бит

Общие данные

ЖК-дисплей

Цветной (TFT) SVGA, диагональ 20 см, 8 ´10 дел (разреш. 800 х 600)

Напряжение питания

100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт

Габаритные размеры

380 х 220 х 145 мм

Масса

4,2 кг
