Описание
Назначение:
- проверки правильности фазировки бытовых электросчетчиков без снятия пломбы и защитной крышки;
- обнаружения скрытой проводки;
- обнаружения фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;
- проверки исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением;
- выявления оборудования с обрывом заземления или зануления.
Основные области применения – при обслуживании электросчетчиков, электроустановок и электрических сетей.Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником. Имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником. Сигнализатор издает световой и звуковой сигналы при помещении антенны сигнализатора на расстоянии от проводника.
Характеристики
Диапазон чувствительности
Расстояние кончика антенны до проводника, находящегося под напряжением, мм
Сигнализатор имеет режим самоконтроля, заключающийся в том, что при нажатии на кнопку любого диапазона сигнализатор издает короткий звуковой и световой сигналы.
Сила тока, потребляемого сигнализатором от источника питания не более 10 мА.
Габаритные размеры сигнализатора – не более 210 мм х 80 мм х 45 мм.
Масса сигнализатора – не более 0,25 кг
Срок службы сигнализатора – не менее 10 лет.«1»
от 0 до (10±5)
«2»
от 0 до (100±50)
«3»
от 0 до (300±150)
«4»
от 0 до (700±350)
При проверке правильности фазировки счетчика, определении фазного провода в розетках и кабелях (Рисунок 1) включите диапазон «1» или «2». Прикоснитесь антенной к исследуемой цепи или крышке клеммной колодки счетчика напротив зоны подключения фазного провода, затем напротив зоны подключения нулевого провода. При этом уровень звукового и яркость светового сигналов должны быть выше в близости к фазному, чем к нулевому проводу. При сильном влиянии посторонних электрических полей прикоснитесь рукой к крышке счетчика.
Рисунок 1
Обнаружение перегоревшего предохранителя
Обнаружение обрыва в кабеле
Обнаружение скрытой проводки
Возможно это: е121, Е121, э121, Э121, 121, е-121, Е-121
 |
Контрольно-измерительное |
 |
Тел: +38 044 459-16-35
Тел/Факс: +38 044 351-16-52
Моб: +38 (067) 232-35-31
Mail: mail@pribory.biz
ttr@ukr.net
|
Главная \ Продукция \ Контрольно-измерительные приборы \ Измерители физических параметров \ Трассодефектоискатели \ Прочие Трассодефектоискатели \ Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)

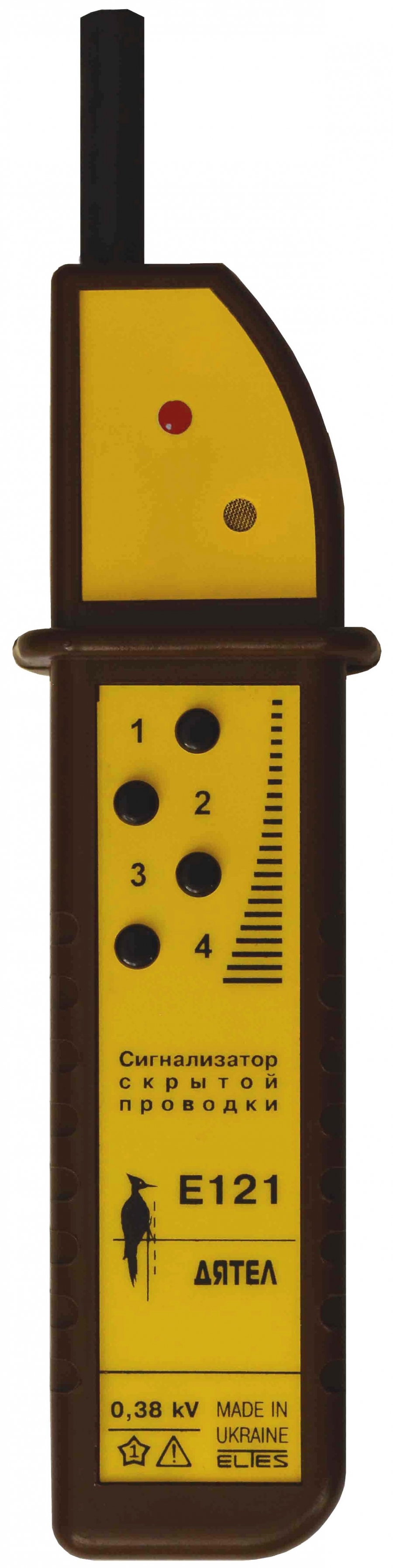

Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)
|
|||
