Описание
Параметры мультиметра:
- диапазон U пост. U перем.: 1 мВ–500 В
- Погрешность 0,1% (U пост); 0,3%–1% (U перем. 40 Гц–100 кГц)
- Диапазон I пост., I перем.: 1 мА–2 А
- Погрешность: 0,25% (I пост.); 0,5% (I перем. 40 Гц–5 кГц)
- Диапазон R: 1 Ом–1 МОм
- Погрешность R: 0,2%
- Индикатор 3,5 разряда
- Автоматический выбор пределов

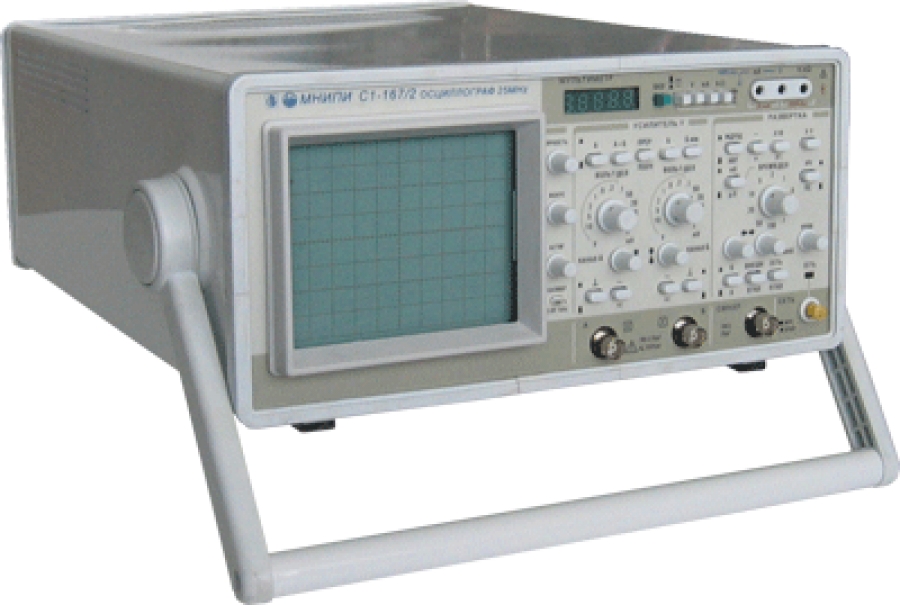

- Осциллограф С1-167/2 (универсальный аналоговый осциллограф)
- Полоса пропускания 0 - 25 МГц
Два канала
Чувствительность 2 мВ/дел
Десятикратная растяжка
Малые габариты и масса
Характеристики
Технические характеристики:
Вертикальное отклонение:
Число каналов
2
Полоса пропускания
0-25 мГц
Коэффициенты отклонения
2 мВ/дел-10 В/дел (шаг 1-2-5)
Погрешность установки
± 3%
Время нарастания ПХ
<= 14 нсек
Входной импеданс
1 МОм/23 пФ, с делителем 1:10-10 МОм/12 пФ
с открытым входом
<=110 В
с закрытым входом
<=110 В
с делителем 1:10
<= 250 В
Режимы по вертикали
канал А, канал Б, канал Бинвертированный,
каналы А и Б прерывисто./поочерёдно, суммированиеканаловГоризонтальное отклонение:
Коэффициенты развёртки
100 нсек/дел-0,2 сек/дел (шаг1-2-5)
Погрешность установки
±4% , ±5% - при растяжке
Растяжка развёртки
x10
Режимы развёртки
автоколебательный, ждущий
Синхронизация:
Источники
канал А, канал Б, сеть,внешний
Внешняя синхронизация
25 МГц, 0,2-10 В
Вход внешней синхронизации
1МОм/25пФ
Наличие режима X-Y
в полосе 20 Гц-1 МГц, коэф.откл.2 мВ/дел-10 В/дел ±10%)
Общие характеристики:
Экран
80x100 мм
Встроенный калибратор
частота "меандра"-(1000 ±10)Гц, амплитуда-(0,6 ±0,006) В
Питание
230 В ±10%, 50 Гц
Потребляемая мощность
90 ВА
Габаритные размеры (HxWxD)
130x300x380 мм
Масса
8 кг
Дополнительные функции
мультиметр
 |
