Описание

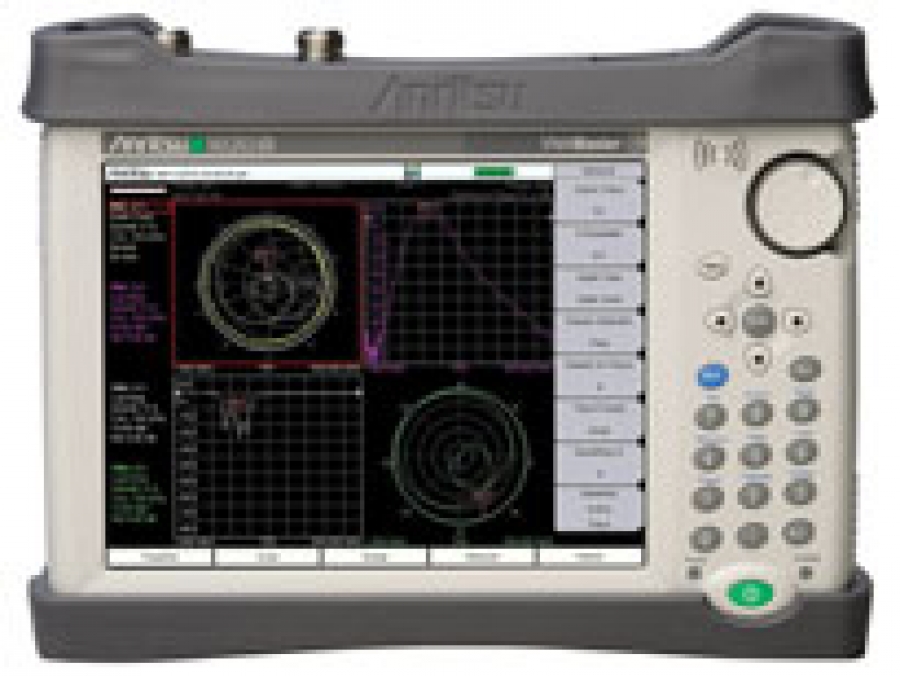

- VNA Master MS2037C - портативный векторный анализатор цепей от 5 кГц до 15 ГГц + анализатор спектра от 9 кГц до 15 ГГц.
- Два активных порта, возможность выполнения измерений как в прямом, так и в обратном направлении; измерение и отображение всех S-параметров с одним подключением
- 350 мкс на точку данных, идеально подходит для настройки фильтров
- Алгоритм коррекции ошибок по 12 параметрам
- Опция векторного вольтметра, идеально подходит для согласования фаз кабеля
- Возможности VNA Master MS2037C:
- Высочайшая производительность, достойный конкурент настольных анализаторов цепей.
- Полнореверсивный ВАЦ с двумя активными портами.
- Одновременное измерение всех 4-х S-параметров.
- Наличие 3-х приемников позволяет существенно сократить время сканирования.
- Скорость измерения - 350 мкс на точку, оптимально для настройки фильтров.
- 12-ступенчатый алгоритм коррекции ошибок.
- Конфигурируемый пользователем дисплей позволяет одновременно отображать все 4 S-параметра.
- Поддержка измерений волноводных линий и соответствующих калибровок (SOLT, SSLT, SST).
- Опция «Векторный вольтметр» оптимальна для согласования фазы.
- Опция «измерения во временной области» и в «области расстояний».
- Защищенная работа с данными.
- Новый дисплей диаграммы круговых сопротивлений.
- Совместимость для измерений диэлектрического обтекателя.
- Однопортовые измерения S-параметров сбалансированных / дифференциальных схем для высокоскоростных кабелей.
- Диапазон частот: от 5 кГц до 15 ГГц.
- Точность частоты: 1.5 ppm.
- Частотное разрешение: 1Гц при измерениях до 375 МГц, 10 Гц до 6 ГГц, 100 Гц до 15 ГГц.
- Динамический диапазон передачи:100дБ для диапазона от 2 МГц до 3 ГГц, 90дБ (от 3 до 6 ГГц), и 85 дБ (от 6 до 15 ГГц).
- Скорость сканирования – 350мкс на точку – идеальна для быстрой настройки фильтров.
- Наличие USB и Ethernet портов для скоростной передачи данных и удаленного доступа.
- Хранение более 4000 трасс и настроек во внутренней памяти.
- Высококонтрастный, прекрасно видимый в дневном свете цветной TFT дисплей.
- Наличие списка стандартных кабелей и сигналов, с возможностью добавления или изменения параметров.
- Анализатор спектра от 9 кГц до 15 ГГц
- Встроенный, активируемый пользователем предусилитель.
- Отличная скорость сканирования плюс программа для оптимизации скорости\полосы\RBW для лучшего отображения.
- Новый квазипиковый детектор и полосы каналов согласно Международному специальному комитету по радиопомехам (CISPR).
- Режимы трейсов – Обычный, удержание максимумов, минимумов, усреднение, количество усреднений.
- Детекторы – Пик, впадина, выборка, квазипик, среднеквадратичное значение.
- Маркеры – 6 штук, каждый с разностным маркером, или опорный с 6-ю разностями.
- Ограничительные линии – до 40 сегментов, с возможностью создания «конвертов».
- Автоматическое сохранение трассы при наступлении определенного заранее события (при пересечении линии или завершении сканирования).
- Опция анализа интерференций: спектрограмма, уровень сигнала, индикация уровня принимаемого сигнала (RSSI).
- Опция «сканер каналов».
- Опция GPS приемника, сохранение трасс с метками GPS.
- Встроенный предусилитель, как стандартная возможность.
- Частотный диапазон от 9 кГц до 15 ГГц.
- Точность частоты <+\- 25тнм при включенном GPS.
- Частотное разрешение (RBW): от 1 Гц до 10 МГц.
- Разрешающая способность настойки: 1 Гц.
- Динамический диапазон – более 104 дБ при 1 Гц RBW.
- Средний отображаемый уровень шума (DANL): (-160 дБм).
- Однополосный фазовый шум: менее -100 дБн/Гц при отстройках 10 кГц.
- VNA Master MS2037C - портативный векторный анализатор цепей от 5 кГц до 15 ГГц + анализатор спектра от 9 кГц до 15 ГГц.
 |
