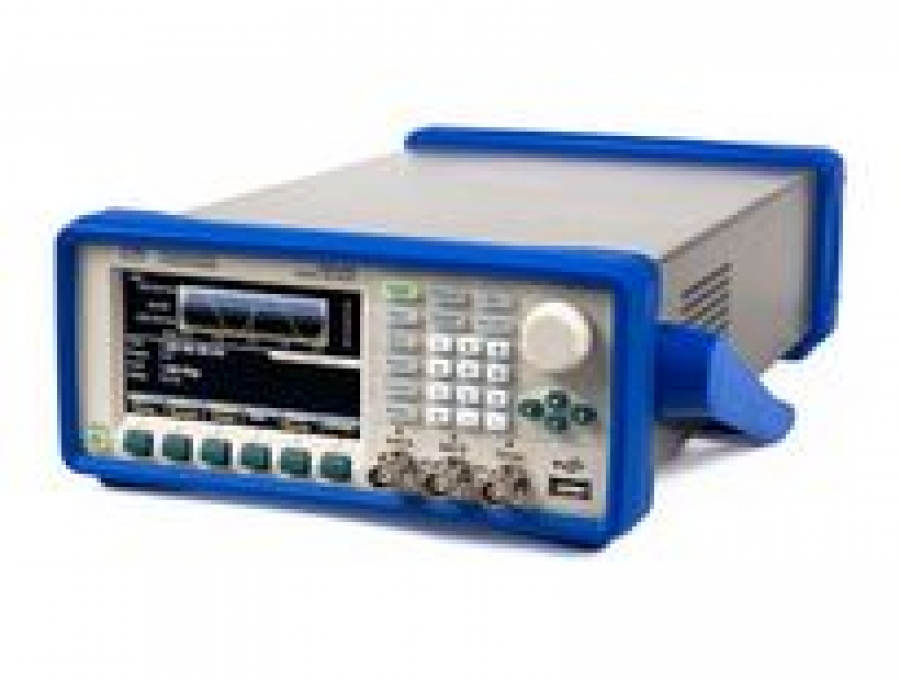

АКИП-3420/2

Два независимых выхода: диапазон частот 1 мкГц...120 МГц; выходной уровень: 1 мВ....10 Впик-пик (50 Ом), 2 мВ...20 Впик-пик (1 МОм). Формы сигналов: стандартные (синус, прямоугольник, треугольник, импульс, шум) предустановленные СПФ (137 видов), пользовательские сигналы СПФ (7 ячеек памяти), формирование выходного сигнала путем задания гармоник (1 ячейка памяти). Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (FSK, 4FSK, QFSK), ФМн (PSK, 4PSK, 4PSK), АМн (ASK, OSK); режимы (ГКЧ) и формирования пакетов (Burst). Режим сложения каналов. Параметры сигналов произвольной формы: ЦАП 14-бит, реж. короткой памяти: 16384 точек, част. дискретизации 500 MГц; длинная память: 1 М точек, част. дискретизации 125 MГц. Встроенный частотомер: 10 мГц…350 МГц. Интерфейсы: USB, LAN. Габариты, масса: 367 × 256 × 106 мм; 3,7 кг.

Описание

Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, прямоуг., треугольник, импульс, шум) и функциональных сигналов (145 форм), редактирование сигналов произвольной формы (7 ячеек памяти)
Диапазон частот (синус): до 80 МГц (АКИП-3420/1), до 120 МГц (АКИП-3420/2), до 160 МГц (АКИП-3420/3)
Максимальное разрешение по частоте 1 мкГц
Внутренний опорный генератор: ±2х10^-6 (опция: ±2x10^-7)
13 видов модуляции, включая: АМ, ЧМ, ФМ, ЧМн, ШИМ, квадратурная фазовая манипуляция (QPSK), СУМ (наложение сигналов) и др.
Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
Режим сложения каналов.
Формирование выходного сигнала путем задания гармоник (50 макс.)
Встроенный частотомер до 350 МГц
Графический ЖК-дисплей с диагональю 11 см.
Интерфейсы USB и LAN
Усилитель мощности до 2 Вт, 50 Ом (опция)
Опция 100: термостатированный опорный генератор (стабильность: ±2x10^-7)
