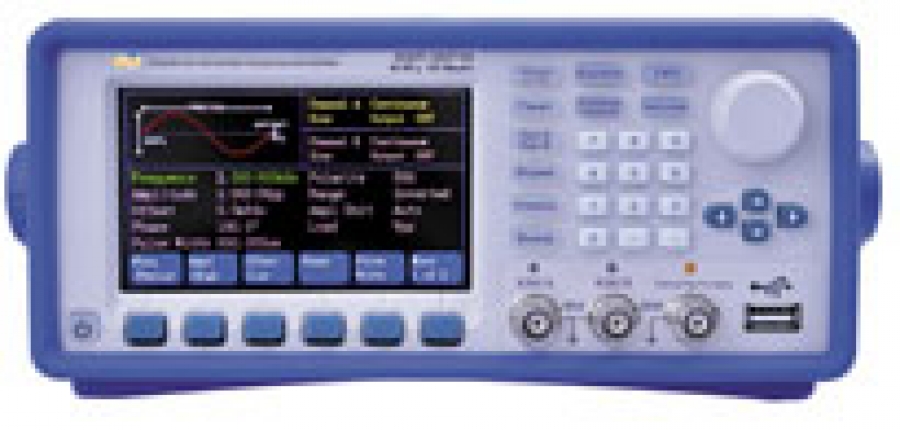

АКИП-3407/3А

Два независимых выхода. Диапазон частот 1 мкГц…30 МГц. Выходной уровень: 0,1 мВ…10 Впик-пик (50 Ом, ≤20 МГц), 0,1 мВ…5 Впик-пик (50 Ом, >20 МГц), 0,2 мВ…20 Впик-пик (1 МОм, ≤ 20 МГц), 0,2 мВ…10 Впик-пик (1 МОм, >20 МГц). Формы сигналов: синус, меандр, импульс, пост. смещение, функиональные сигналы (50 форм), СПФ. Сигналы произвольной формы: дискретизация 120 МГц, длина памяти 4096 точек, ЦАП 14 бит. Режимы модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, BPSK. Режимы ГКЧ и формирования пакетов (Burst). Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В). Встроенный частотомер 1 Гц … 350 МГц. Интерфейс USB. 226 × 365 × 98 мм; 3 кг.

Описание

Два полностью независимых источника колебаний («2 в 1»): стандартных (синус, меандр, треугольник, импульс) и функциональных сигналов (50 форм), редактирование сигналов произвольной формы (5 ячеек памяти)
Диапазон частот (синус): до 10 МГц (АКИП-3407/1А), до 20 МГц (АКИП-3407/2А), до 30 МГц (АКИП-3407/3А), до 40 МГц (АКИП-3407/4А), до 60 МГц (АКИП-3407/5А); макс. разрешение по частоте 1 мкГц
Внутренний опорный генератор: ±5×10^-5 (опция: ±2×10^-7)
Виды модуляции: АМ, ЧМ, ФМ (ИМ), ЧМн, ШИМ, двоич.ФМн
Режим свипирования (ГКЧ), пакетный режим (Burst) с функцией непрерывной корректировки фазы
Режим SUM: сложение 2-х выходных сигналов (вых.А/ вых.В)
Встроенный частотомер до 350 МГц;
Графический ЖК-дисплей с диагональю 11 см.(TFT, отображение 10 параметров выходного сигнала)
Интерфейсы USB и RS-232
Усилитель мощности до 2 Вт, 50 Ом (опция)
Опция 100: термостатированный опорный генератор (стабильность: ±2?10-7)

Загрузить

Расширенное описание на АКИП-3407/3А в формате PDF
